1、剖面视图

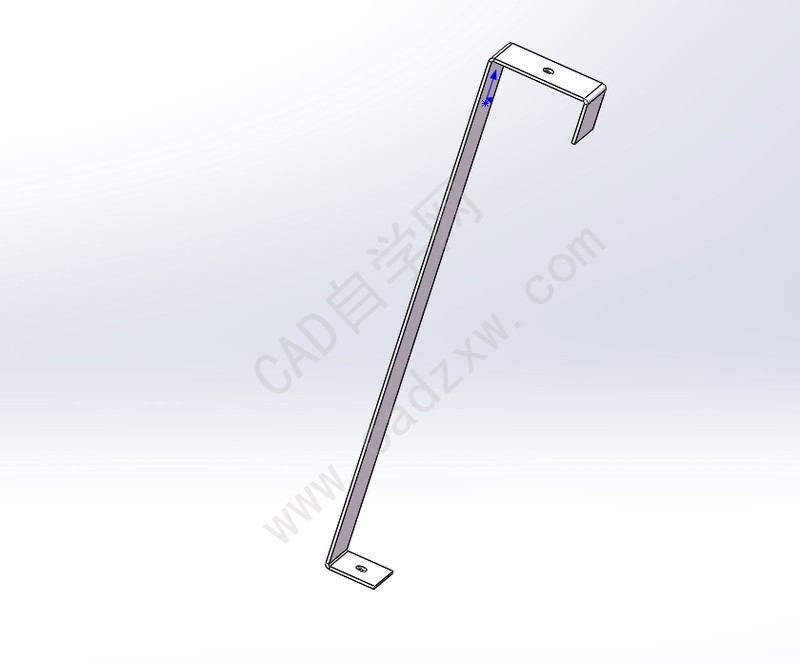

在制作工程图的过程中，单纯的三视图已经不能满足要求了，所以一些相对复杂的或者需要多个面加工的就要应用到剖面视图，这样会更加直观、明了。下面就利用下面这个零件讲解一下剖面视图怎么添加。如图：

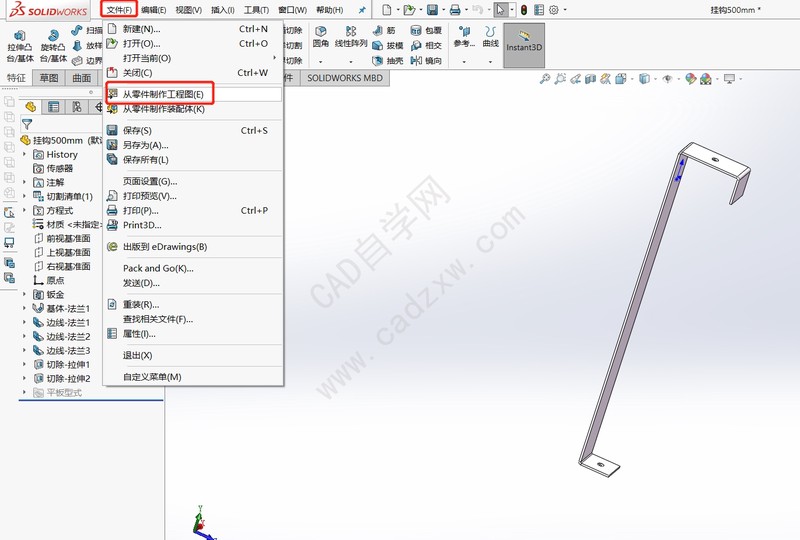

从零件制作工程图。

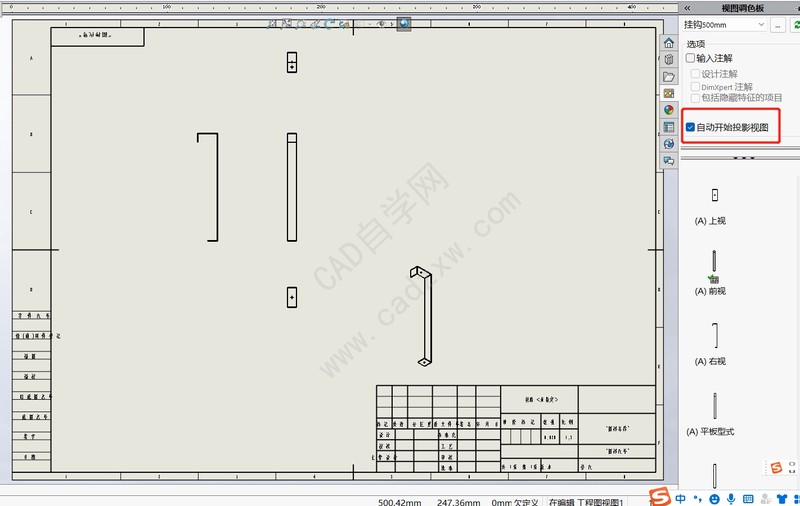

投影视图。每个方向的投影视图都是由第一个选择的视图决定的。从右侧视图调色板中直接拖动就可以了，这里把自动开始投影视图选定，一般是默认选中的。

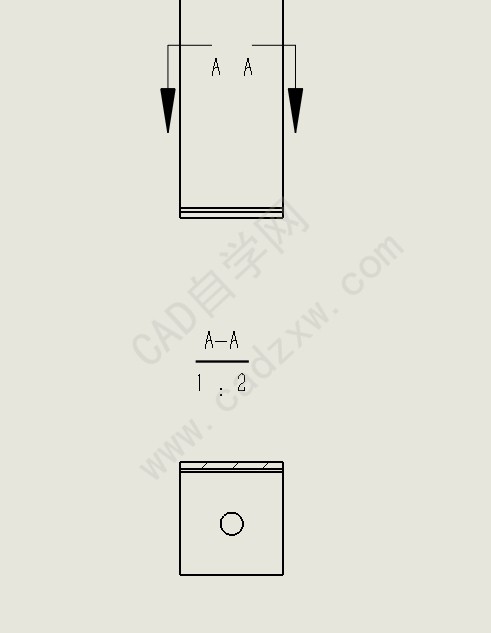

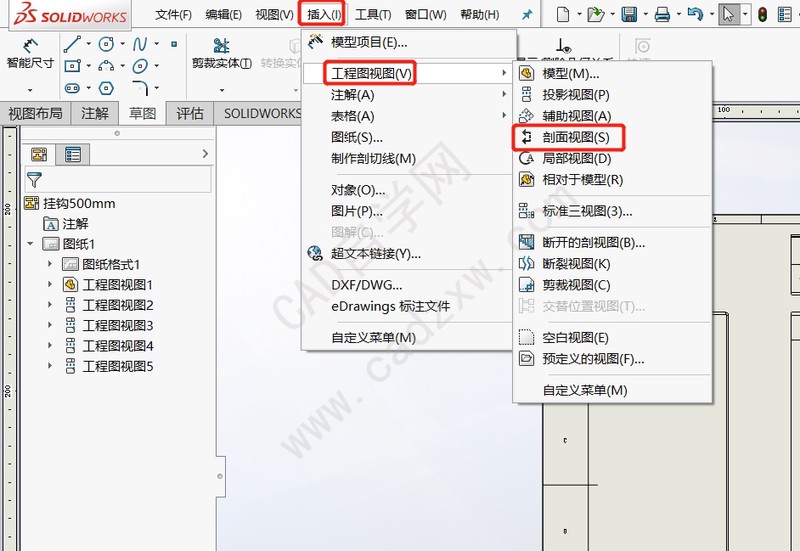

这里可以看到该零件的上下两侧都要开孔加工，上视图和下视图体现出来并不是那么明确。所以这里需要添加剖视图。

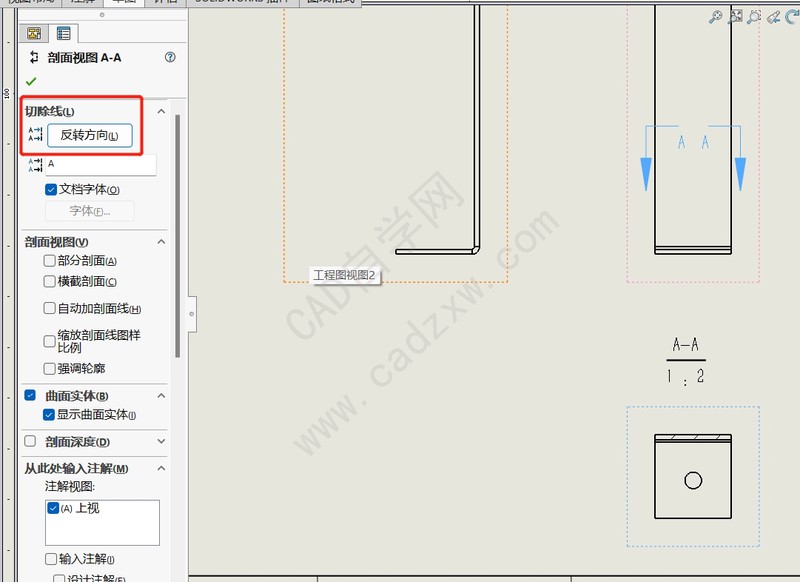

注意方向，就是看需要哪个方向的剖视图。

点击确定就可以了。

2、局部视图

如果需要某一个部分凸显出来，就可以应用局部视图。

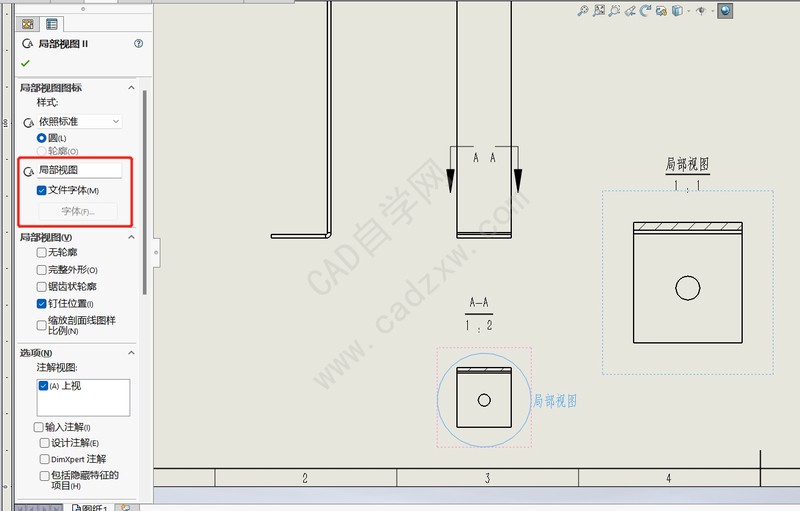

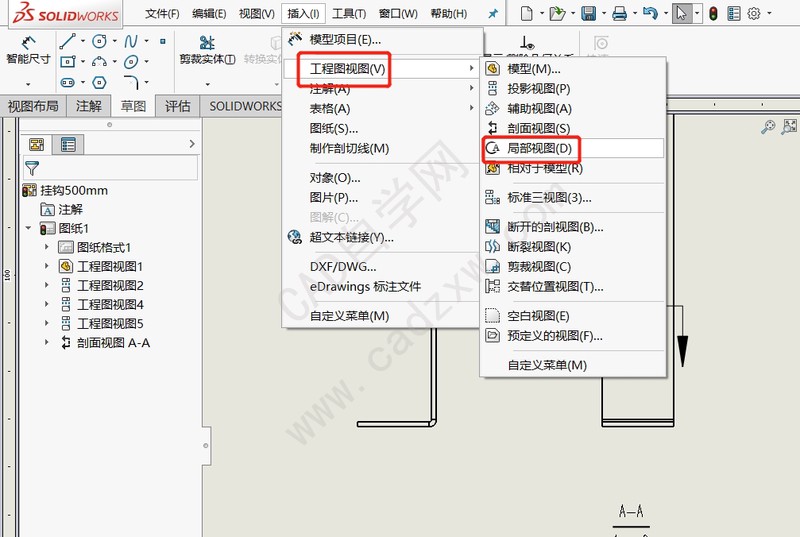

选定局部视图的区域就可以了。局部视图的命名及字体都可修改，如下图红色方框。
