第三课知识点

1弹力面料2氨纶的原料3氨纶弹力纱4氨纶面料问题5产品开发

弹力面料穿着让人有更好的体验，更能体现身材和更大的活动舒适度，所以弹力面料一定是一个发展方向。

一、弹力面料

弹力面料包括有氨纶的和没有氨纶的产品，有很多涤纶丝本身就有弹性，比如T400,SSY,T3000等。

二、氨纶的原理

氨纶纱线的原理都是先把氨纶拉长后与一根其他的纱线合并。一般把氨纶丝拉到原来的3.3倍左右。

比如一根40D的氨纶

如果拉到3倍

那么拉长的丝相当于40D/3.3=12D

然后与150D的涤纶并起来

并好后放松，氨纶缩回去，就有了弹力

并好的这根纱是在氨纶拉直的状态下使用的

也就是并好氨纶的这根纱的总规格是150D+12D=162D。

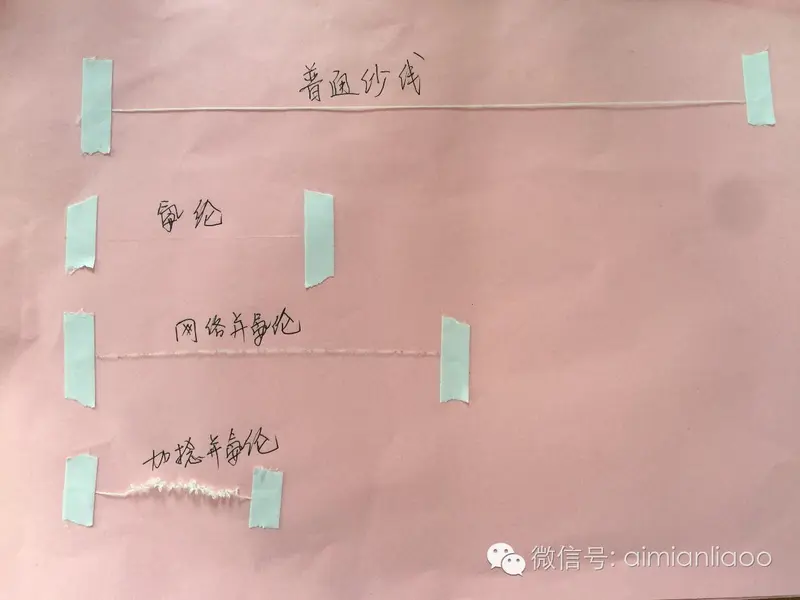

氨纶与纱线的相并方式主要有2种，一种是加捻，一种是网络。

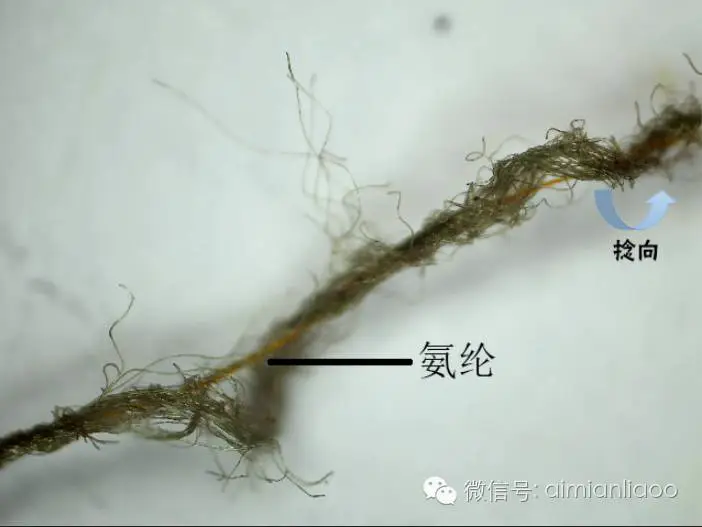

加捻并氨纶

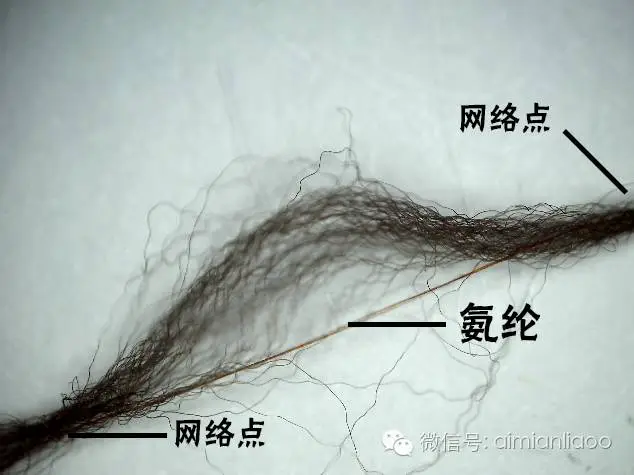

网络并氨纶

三、氨纶弹力纱

氨纶弹力纱可以用到经线，也可以用到纬线，所以有经弹布、纬弹布和经纬都弹得双弹布。一般我们常用的氨纶是透明的和白色的，规格有20，30，40，70，105。

一块布弹力的好坏与氨纶含量多少没有绝对的关系，与制造工艺、染色、后整理都有关。

比如，很松的弹力面料，弹性会好一点；

同样的面料，染整定型的门幅定窄一点的，弹性会好一点；

后工艺比如面料起毛后弹力会变差。这里不是因为氨纶被拉断了，主要的原因是布拉毛后纤维更紧密了，面料不容易拉开了，弹性也就差了。

四、氨纶面料容易出现的问题

氨纶面料容易出现的问题有：

1、氨纶在分散染料（主要染涤纶）和酸性染料（主要染羊毛）染色时会上色，颜色一般为红褐色(可参考上面两张图片)，不过色牢度差。

和阳离子涤纶，纤维素纤维如棉，一起染色时，一般不会上色。

2、染色回修后弹力会有损伤，回修布弹力会变差。

3、棉弹力布容易起包。因为棉纤维几乎不能拉伸，同时棉纤维的摩擦系数大。棉弹力布拉开后，棉纤维不能被拉长，只能纤维错位。同时由于摩擦系数比较高，阻碍了恢复。

五、产品开发

产品开发六，在设计氨纶弹力产品的时候，氨纶含量是一个很重要的指标，同样的面料如果改变氨纶含量达到3%以上时，面料的质感会发生明显的变化，如果变化只是1%到2%一般很难发现。比如一个面料氨纶含量7%，如果提高到10%或者减少到4%，面料的质感就会明显不同。
