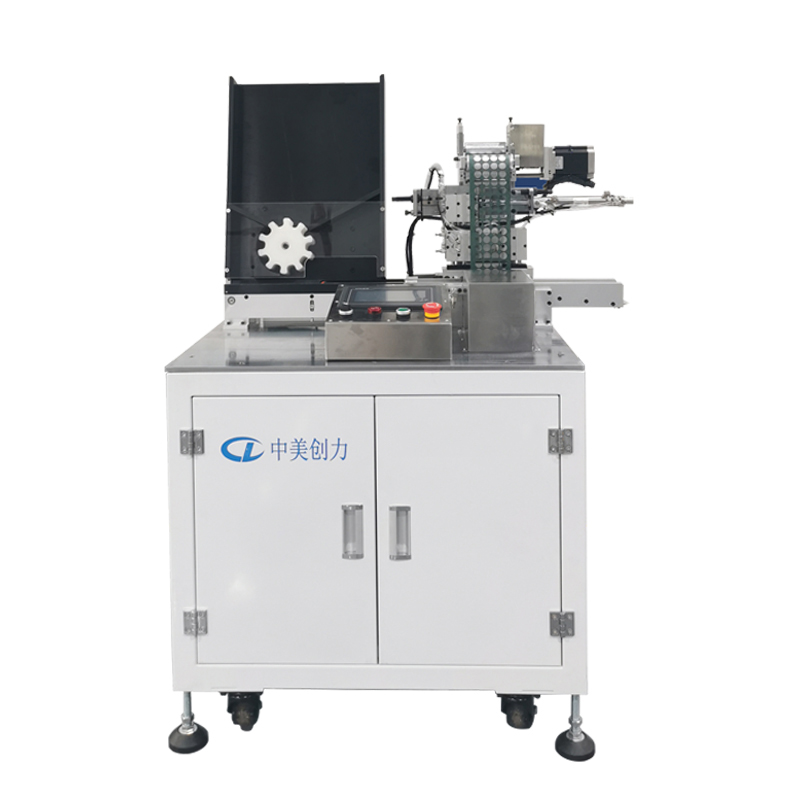

CAC-QK01自动贴青稞纸机是一款用于给圆柱电池正极冒贴绝缘青稞纸的设备， 采用高精密模具 4 位冲头，每次贴 4 颗电芯。变频调速技术，大扭矩步进马达控制 贴纸位置，具有精度高，速度快等特点。此设备每小时生产电芯 4800 支左右，且 结构设计简洁大方，性能稳定。
二、工艺流程
通过人机界面的软件进行操作和设定参数，由 PLC 自动完成如下功能：人工装 填电池到料仓→通过上料轮落入皮带运载电池→机械手抓横移定位电池→高精密 模具进行贴纸冲模→机械手抓移出电池；设备配置声光报警，具有缺料报警，故障 报警等。操作参数可根据客户的实际要求设定。
三、设备结构介绍
1）设备结构紧凑合理，外型美观，占用空间小。
2）设备操作简单，无须专业人员培训，工人均能轻松掌握。
3）设备采用 PLC+触摸屏控制，PLC 负责电池入料，运料，冲模，收料等动作，触 摸屏负责参数设置、数据采集、运行控制等，傻瓜式操作简单易学，工作效率 高，节省人力成本，产品性能良好。
4）设备材料采用优质厚冷轧钣金框架。
5）设备安装有万向活动脚轮，设备在移位时能轻松移动。
四、设备技术参数
● 工作电压：单相 AC220V±10%/50Hz, 总功率： 1000W
● 工作气源：0.4~0.6Mpa ● 适应电池规格：18650 成品电芯
● 运行效率：≥ 72PPM
● 设备重量：约 200 ㎏
● 外形尺寸：1000（长）×900（宽）×1410（高）mm
● 框架材料：优质厚冷轧板制作。
● 电控器件：采用显控 PLC、大力距步进电机控制，品牌传感器等配件。
● 操作配置：HMI
●青稞纸规格要求：卷料最大直径 350MM，卷芯内直径 72-75MM，宽 98MM，1.5mm 厚
●面垫外形：外径 17.8MM，内径：9MM
