前 言
新疆现普遍应用宽膜植棉技术，每年新产生约10万吨残膜。残膜遗留在田间不能及时回收将造成土壤及环境的严重污染。同时秋后田间大量秸秆对残膜回收影响较大，若机械直接回收残膜，其中混合着秸秆等杂物太多，残膜箱在较短时间就会盛满，影响作业效率，因此，收获后回收残膜必须先将秸秆与待收残膜分离，以减少地面秸秆对机收残膜的影响。而棉秆资源作为一种重要的生物质能源，在我国产量巨大，将其单独回收也能带来一定效益。本文通过分析目前国内外拔棉杆粉碎残膜回收联合机，针对新疆的实际情况，对现有的拔棉杆粉碎残膜回收联合机进行一定改变，设计了新的机型。介绍了拔棉杆粉碎残膜回收联合机的工作原理及其结构，还对其传动关系、棉杆粉碎还田、残膜回收起膜机构进行了分析说明，并对整个过程进行了总结。
关键字：拔棉杆；棉杆粉碎；残膜回收；联合作业机
目 录
工程概况

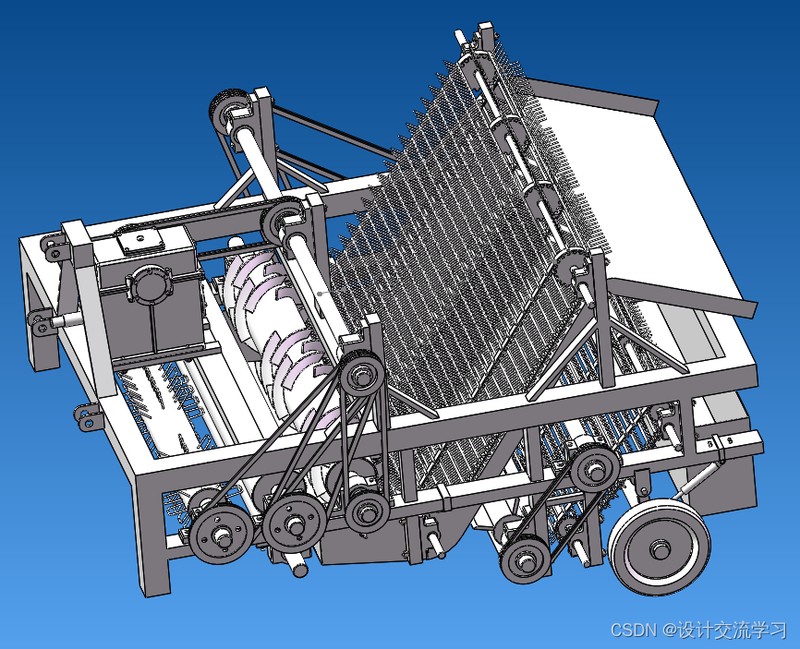

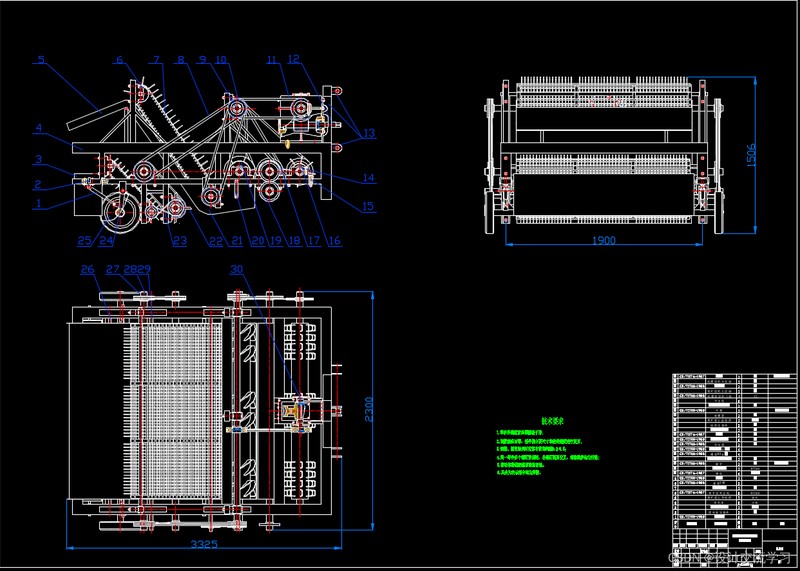

本机主要有棉杆喂入装置、棉杆拔起装置、棉杆切碎装置、残膜抛起装置、残膜运输装置、残膜回收装置和机架等组成。其中棉杆及残膜输送装置采用链耙式输送，运行可靠，维修费用低。棉杆粉碎部分的设计中，喂入装置和拔棉杆装置是两个个关键部位，关系到整机的切碎效率和质量等技术问题。本机喂入装置采用棘齿喂入辊，抓取能力强，能连续把棉杆输送到拔棉杆辊处。拔棉杆装置有上下两相对运动的辊组成，结构简单，工作可靠。切割棉杆采用辊刀切割，棉杆粉碎后由链耙从盛料挡板箱体中运输还田。残膜回收部分主要由起膜器将残膜抛起，链耙挂住抛起的残膜并运输到回收箱中。本机主要由两部分组成，棉杆粉碎装置从原理和结构上看工作部件为转动的辊刀，起粉碎作用，转其转速属于高速转动，又因为刀片片采用螺旋布置，能将物料推向一侧，易于集中运输。残膜回收部分的工作部件是起膜器，它能将残膜与土壤部分分离，利于残膜的回收。
…………
