下面是总结给电工朋友们的符号素材分享，特别是适合电路初学者，零基础教你快速的识别电路图纸看懂电路施工图，闲下来记得看哦~
电路符号都有哪些呢？这里专门整理为表格图片，更加的方便大家观看，建议进行收藏一起，持续的进行查看哦！
一、了解符号的含义
电路符号的含义可以从两面方面去识别，一是型号、一是规格具体的数据表示方法如下：
1、型号含义：
R－连接用软电缆(电线)，软结构。
V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
B－平型(扁形)。
S－双绞型。A－镀锡或镀银。
F－耐高温
P－编织屏蔽P2－铜带屏蔽P22－钢带铠装
Y-预制型、一般省略，或聚烯烃护套
FD-产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ-交联聚乙烯绝缘
V-聚氯乙烯绝缘或护套
ZR-阻燃型
NH-耐火型
WDZ-无卤低烟阻燃型
WDN-无卤低烟耐火型
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数＊(1*标称截面)， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV，
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T。

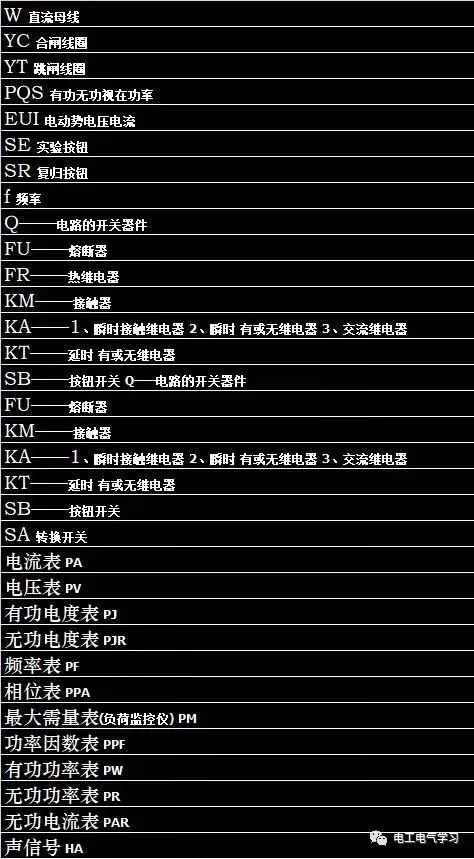

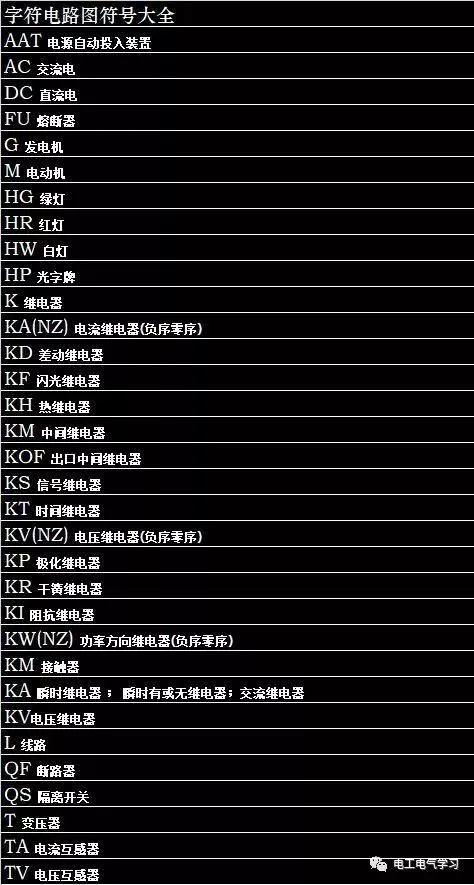

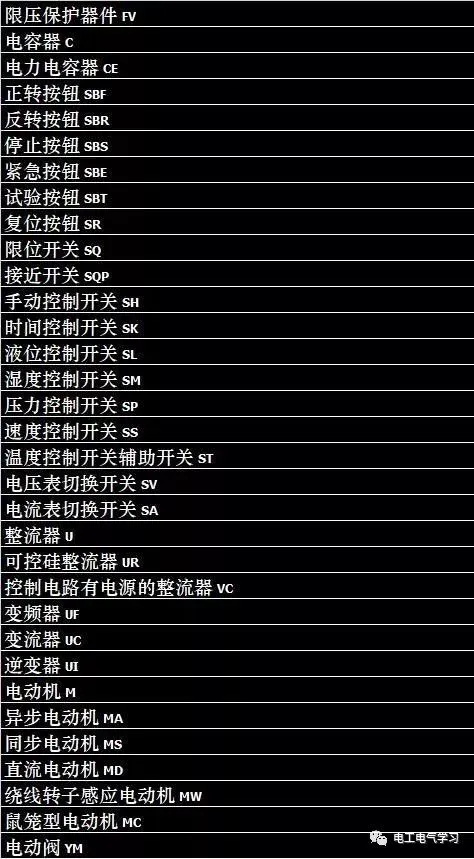

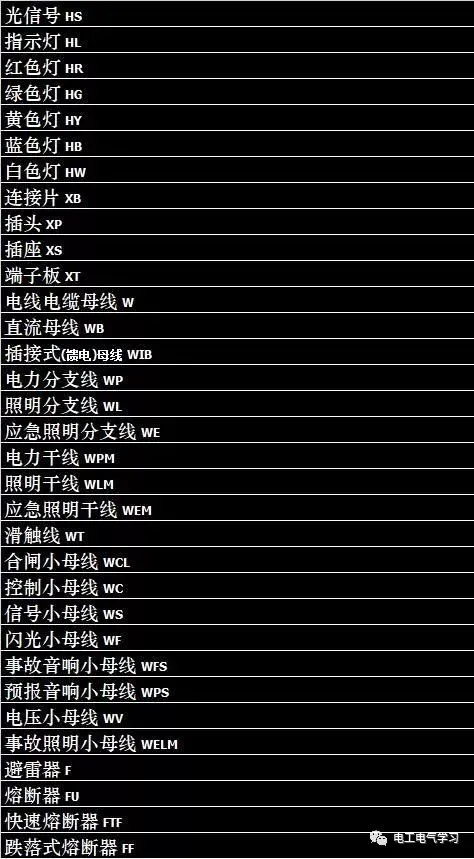

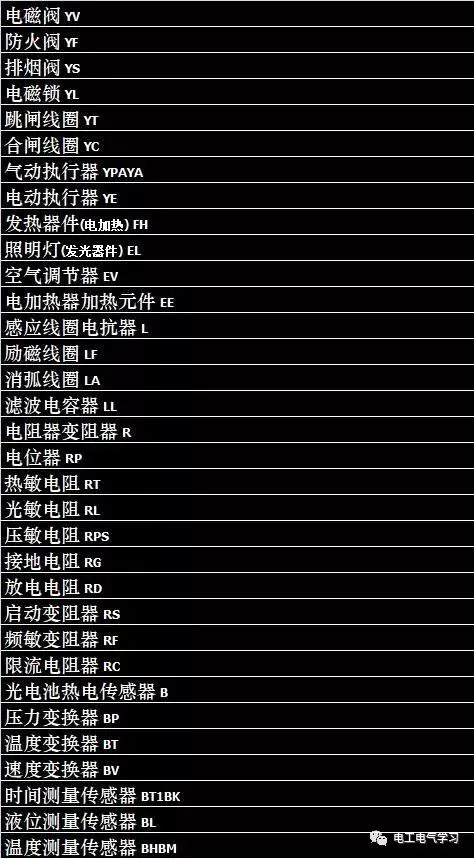

二、字符电路符号大全
电路符号都有哪些代表，具体的含义都有哪些？如果你能够根据了解这些字母符号代表的定义，拿到图纸看图一定不费吹灰之力，具体都有下面这些。
三、电气符号表示方法
电气符号的表示都有哪些呢？这里从三个方面和你分享，导线穿管表示、导线敷设方式的表示 、灯具安装方式的表示，具体详细的表示方法如下图：

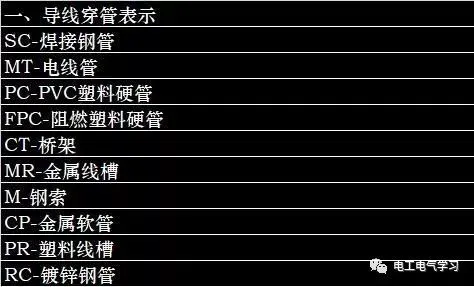

1、导线穿管表示

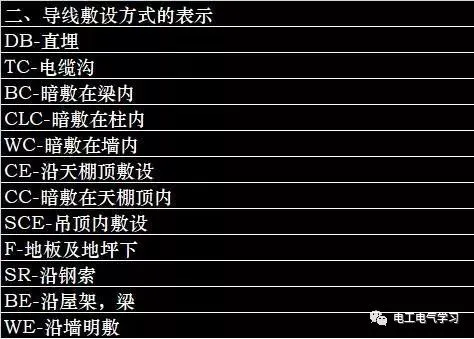

2、导线敷设方式的表示

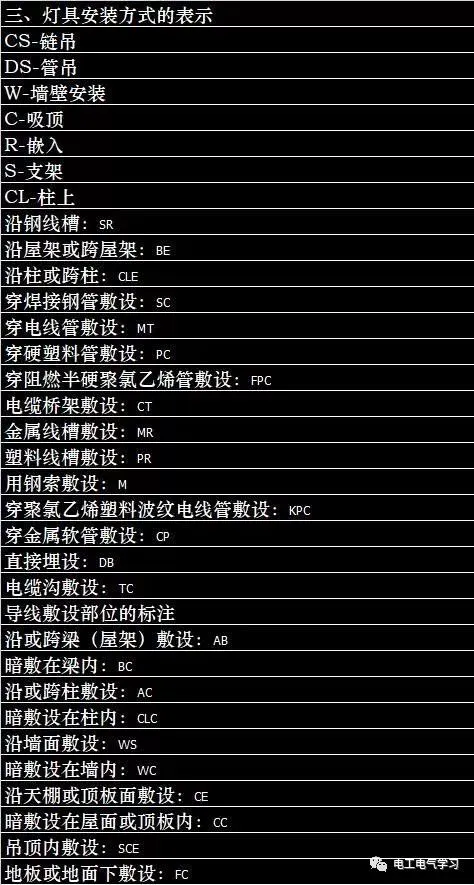

3、灯具安装方式的表示
