写在前面

数据存储在多维Numpy 数组中，也叫张量（tensor）。一般来说，当前所有机器学习系统都使用张量作为基本数据结构。张量对这个领域非常重要，重要到Google 的 TensorFlow 都以它来命名。那么什么是张量？张量这一概念的核心在于，它是一个数据容器。它包含的数据几乎总是数值数据，因此它是数字的容器。你可能对矩阵很熟悉，它是二维张量。张量是矩阵向任意维度的推广（这里要特别提一下，张量的维度（dimension）通常叫作轴（axis））。

张量

标量（0D 张量）

仅包含一个数字的张量叫作标量（scalar，也叫标量张量、零维张量、0D 张量）。在 Numpy 中，一个 float32 或 float64 的数字就是一个标量张量（或标量数组）。你可以用 ndim 属性来查看一个 Numpy 张量的轴的个数。标量张量有 0 个轴（ndim == 0）。张量轴的个数也叫作阶（rank）。下面是一个 Numpy 标量。

import numpy as np
p = np.array(12)
print(p.ndim)
#output:0

向量（1D 张量）

数字组成的数组叫作向量（vector）或一维张量（1D 张量）。一维张量只有一个轴。下面是一个 Numpy 向量。

import numpy as np
x = np.array([1, 2, 3, 4, 5, 6])
print(x.ndim)
# output: 1

这个向量有5 个元素，所以被称为5D 向量。不要把5D 向量和5D 张量弄混！5D 向量只有一个轴，沿着轴有5 个维度，而5D 张量有5 个轴（沿着每个轴可能有任意个维度）。维度（dimensionality）可以表示沿着某个轴上的元素个数（比如 5D 向量），也可以表示张量中轴的个数（比如 5D 张量），这有时会令人感到混乱。对于后一种情况，技术上更准确的说法是 5 阶张量（张量的阶数即轴的个数），但 5D 张量这种模糊的写法更常见。

矩阵（2D 张量）

向量组成的数组叫作矩阵（matrix）或二维张量（2D 张量）。矩阵有 2 个轴（通常叫作行和列）。你可以将矩阵直观地理解为数字组成的矩形网格。下面是一个 Numpy 矩阵。

import numpy as np
x = np.array([[5, 78, 2, 34, 0],
				[6, 79, 3, 35, 1],
				[7, 80, 4, 36, 2]])
print(x.ndim)
# output: 2

3D 张量与更高维张量

将多个矩阵组合成一个新的数组，可以得到一个3D 张量，你可以将其直观地理解为数字组成的立方体。下面是一个 Numpy 的 3D 张量。

x = np.array([[[5, 78, 2, 34, 0],
				[6, 79, 3, 35, 1],
				[7, 80, 4, 36, 2]],
				[[5, 78, 2, 34, 0],
				[6, 79, 3, 35, 1],
				[7, 80, 4, 36, 2]],
				[[5, 78, 2, 34, 0],
				[6, 79, 3, 35, 1],
				[7, 80, 4, 36, 2]]])
print(x.ndim)
# output: 3

将多个3D 张量组合成一个数组，可以创建一个4D 张量，以此类推。深度学习处理的一般是 0D 到 4D 的张量，但处理视频数据时可能会遇到 5D 张量。

关键属性

张量是由以下三个关键属性来定义的。

轴的个数（阶）。例如，3D 张量有3 个轴，矩阵有2 个轴。这在Numpy 等 Python 库中也叫张量的 ndim。
形状。这是一个整数元组，表示张量沿每个轴的维度大小（元素个数）。例如，前面矩阵示例的形状为 (3, 5)，3D 张量示例的形状为 (3, 3, 5)。向量的形状只包含一个元素，比如 (5,)，而标量的形状为空，即 ()。
数据类型（在Python 库中通常叫作 dtype）。这是张量中所包含数据的类型，例如，张量的类型可以是 float32、uint8、float64 等。在极少数情况下，你可能会遇到字符（char）张量。注意，Numpy（以及大多数其他库）中不存在字符串张量，因为张量存储在预先分配的连续内存段中，而字符串的长度是可变的，无法用这种方式存储。

张量运算

逐元素运算

relu 运算和加法都是逐元素（element-wise）的运算，即该运算独立地应用于张量中的每个元素，也就是说，这些运算非常适合大规模并行实现。如果你想对逐元素运算编写简单的Python 实现，那么可以用 for 循环。下列代码是对逐元素 relu 运算的简单实现。

def naive_relu(x):
     assert len(x.shape) == 2
     x = x.copy()
     for i in range(x.shape[0]):
     	for j in range(x.shape[1]):
     		x[i, j] = max(x[i, j], 0)
     return x

对于加法采用同样的实现方法。

def naive_add(x, y):
     assert len(x.shape) == 2
     assert x.shape == y.shape

    x = x.copy()
    for i in range(x.shape[0]):
    	for j in range(x.shape[1]):
    		x[i, j] += y[i, j]
    return x

广播

我们将一个2D 张量与一个向量相加，如果将两个形状不同的张量相加，会发生什么？如果没有歧义的话，较小的张量会被广播（broadcast），以匹配较大张量的形状。广播包含以下两步。

向较小的张量添加轴（叫作广播轴），使其 ndim 与较大的张量相同。
将较小的张量沿着新轴重复，使其形状与较大的张量相同。

来看一个具体的例子。假设 X 的形状是 (32, 10)，y 的形状是 (10,)。首先，我们给 y 添加空的第一个轴，这样 y 的形状变为 (1, 10)。然后，我们将 y 沿着新轴重复32 次，这样得到的张量 Y 的形状为 (32, 10)，并且 Y[i, :] == y for i in range(0, 32)。现在，我们可以将 X 和 Y 相加，因为它们的形状相同。

在实际的实现过程中并不会创建新的2D 张量，因为那样做非常低效。下面是一种简单的实现。

def naive_add_matrix_and_vector(x, y):
     assert len(x.shape) == 2
     assert len(y.shape) == 1
     assert x.shape[1] == y.shape[0]

    x = x.copy()
    for i in range(x.shape[0]):
    	for j in range(x.shape[1]):
    		x[i, j] += y[j]
    return x

张量点积

点积运算，也叫张量积（tensor product，不要与逐元素的乘积弄混），是最常见也最有用的张量运算。与逐元素的运算不同，它将输入张量的元素合并在一起。在 Numpy、Keras、Theano 和 TensorFlow 中，都是用 * 实现逐元素乘积。TensorFlow 中的点积使用了不同的语法，但在 Numpy 和 Keras 中，都是用标准的 dot 运算符来实现点积。

import numpy as np
z = np.dot(x, y)

数学符号中的点（.）表示点积运算。

z=x.y

从数学的角度来看，点积运算做了什么？我们首先看一下两个向量 x 和 y 的点积。其计算过程如下。

import numpy as np

def naive_vector_dot(x, y)
	assert len(x.shape) == 1
	assert len(y.shape) == 1
	assert y.shape[0] == y.shape[0]

	z = 0.
	for i in range(x.shape[0]):
		z += x[i] * y[i]
	return z

注意，两个向量之间的点积是一个标量，而且只有元素个数相同的向量之间才能做点积。你还可以对一个矩阵 x 和一个向量 y 做点积，返回值是一个向量，其中每个元素是 y 和 x 的每一行之间的点积。其实现过程如下。

import numpy as np
def naive_matrix_vector_dot(x, y):
	assert len(x.shape) == 2
	assert len(y.shape) == 1
	assert x.shape[1] == y.shape[0]

	z = np.zeros(x.shape[0])
	for i in range(x.shape[0]):
		for j in range(y.shape[0]):
			z[i] = x[i, j] * y[j]
	return z

你还可以复用前面写过的代码，从中可以看出矩阵 - 向量点积与向量点积之间的关系

def naive_matrix_vector_dot(x, y):
	z = np.zeros(x.shape[0])
	for i in range(x.shape[0]):
		z[i] = naive_vector_dot(x[i, :], y)
	return z

注意，如果两个张量中有一个的 ndim 大于1，那么 dot 运算就不再是对称的，也就是说， dot(x, y) 不等于 dot(y, x)。

注意，如果两个张量中有一个的 ndim 大于1，那么 dot 运算就不再是对称的，也就是说， dot(x, y) 不等于 dot(y, x)。
在这里插入图片描述
更一般地说，你可以对更高维的张量做点积，只要其形状匹配遵循与前面2D 张量相同的原则：

张量变形

张量变形是指改变张量的行和列，以得到想要的形状。变形后的张量的元素总个数与初始张量相同。简单的例子可以帮助我们理解张量变形。

x = np.array([[0., 1.],
				[2., 3.],
				[4., 5.]])

print(x.shape)
#output:(3, 2)

x = x.reshape((6, 1))
print(x)
#output:
#array([[ 0.],
#		[ 1.],
#		[ 2.],
#		[ 3.],
#		[ 4.],
#		[ 5.]])

经常遇到的一种特殊的张量变形是转置（transposition）。对矩阵做转置是指将行和列互换，使 x[i, :] 变为 x[:, i]。

 x = np.zeros((300, 20))
 x = np.transpose(x)
 print(x.shape)
 #output:(20, 300)

基于梯度的优化

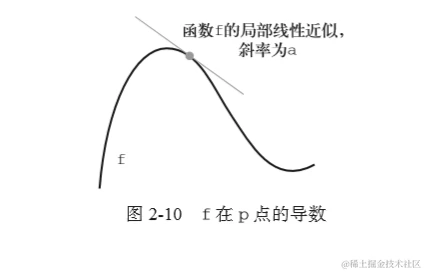

导数中，斜率 a 被称为 f 在 p 点的导数（derivative）。如果 a 是负的，说明 x 在 p 点附近的微小变化将导致 f(x) 减小（如图2-10 所示）；如果 a 是正的，那么 x 的微小变化将导致 f(x) 增大。此外，a 的绝对值（导数大小）表示增大或减小的速度快慢。
在这里插入图片描述
对于每个可微函数 f(x)（可微的意思是“可以被求导”。例如，光滑的连续函数可以被求导），都存在一个导数函数 f’(x)，将 x 的值映射为 f 在该点的局部线性近似的斜率。例如，cos(x) 的导数是 -sin(x)，f(x) = a * x 的导数是 f’(x) = a，等等。

梯度

梯度（gradient）是张量运算的导数。它是导数这一概念向多元函数导数的推广。多元函数是以张量作为输入的函数。假设有一个输入向量 x、一个矩阵 W、一个目标 y 和一个损失函数 loss。你可以用 W 来计算预测值 y_pred，然后计算损失，或者说预测值 y_pred 和目标 y 之间的距离。

y_pred = dot(W, x)
loss_value = loss(y_pred, y)

如果输入数据 x 和 y 保持不变，那么这可以看作将 W 映射到损失值的函数。

loss_value = f(W)

假设 W 的当前值为 W0。f 在 W0 点的导数是一个张量 gradient(f)(W0)，其形状与 W 相同，每个系数 gradient(f)(W0)[i, j] 表示改变 W0[i, j] 时 loss_value 变化的方向和大小。张量 gradient(f)(W0) 是函数 f(W) = loss_value 在 W0 的导数。

前面已经看到，单变量函数 f(x) 的导数可以看作函数 f 曲线的斜率。同样，gradient(f) (W0) 也可以看作表示 f(W) 在 W0 附近曲率（curvature）的张量。

对于一个函数 f(x)，你可以通过将 x 向导数的反方向移动一小步来减小 f(x) 的值。同样，对于张量的函数 f(W)，你也可以通过将 W 向梯度的反方向移动来减小 f(W)，比如 W1 = W0 - step * gradient(f)(W0)，其中 step 是一个很小的比例因子。也就是说，沿着曲率的反方向移动，直观上来看在曲线上的位置会更低。注意，比例因子 step 是必需的，因为 gradient(f)(W0) 只是 W0 附近曲率的近似值，不能离 W0 太远。

随机梯度下降

给定一个可微函数，理论上可以用解析法找到它的最小值：函数的最小值是导数为0 的点，因此你只需找到所有导数为 0 的点，然后计算函数在其中哪个点具有最小值。将这一方法应用于神经网络，就是用解析法求出最小损失函数对应的所有权重值。可以通过对方程 gradient(f)(W) = 0 求解 W 来实现这一方法。这是包含N 个变量的多项式方程，其中 N 是网络中系数的个数。N=2 或 N=3 时可以对这样的方程求解，但对于实际的神经网络是无法求解的，因为参数的个数不会少于几千个，而且经常有上千万个。

基于当前在随机数据批量上的损失，一点一点地对参数进行调节。由于处理的是一个可微函数，你可以计算出它的梯度，从而有效地实现。沿着梯度的反方向更新权重，损失每次都会变小一点。

抽取训练样本 x 和对应目标 y 组成的数据批量。
在 x 上运行网络，得到预测值 y_pred。
计算网络在这批数据上的损失，用于衡量 y_pred 和 y 之间的距离。
计算损失相对于网络参数的梯度［一次反向传播（backward pass）］。
将参数沿着梯度的反方向移动一点，比如 W -= step * gradient，从而使这批数据上的损失减小一点。

这很简单！我刚刚描述的方法叫作小批量随机梯度下降（mini-batch stochastic gradient descent，又称为小批量SGD）。术语随机（stochastic）是指每批数据都是随机抽取的。

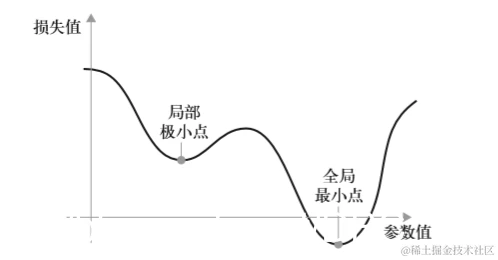

此外，SGD 还有多种变体，其区别在于计算下一次权重更新时还要考虑上一次权重更新，而不是仅仅考虑当前梯度值，比如带动量的SGD、Adagrad、RMSProp 等变体。这些变体被称为优化方法（optimization method）或优化器（optimizer）。其中动量的概念尤其值得关注，它在许多变体中都有应用。动量解决了SGD 的两个问题：收敛速度和局部极小点。下图给出了损失作为网络参数的函数的曲线。

在这里插入图片描述
如你所见，在某个参数值附近，有一个局部极小点（local minimum）：在这个点附近，向左移动和向右移动都会导致损失值增大。如果使用小学习率的SGD 进行优化，那么优化过程可能会陷入局部极小点，导致无法找到全局最小点。使用动量方法可以避免这样的问题，这一方法的灵感来源于物理学。有一种有用的思维图像，就是将优化过程想象成一个小球从损失函数曲线上滚下来。如果小球的动量足够大，那么它不会卡在峡谷里，最终会到达全局最小点。动量方法的实现过程是每一步都移动小球，不仅要考虑当前的斜率值（当前的加速度），还要考虑当前的速度（来自于之前的加速度）。这在实践中的是指，更新参数 w 不仅要考虑当前的梯度值，还要考虑上一次的参数更新，其简单实现如下所示。

past_velocity = 0.
momentum = 0.1
while loss > 0.01:
	w, loss, gradient = get_current_parameters()
	velocity = past_velocity * momentum - learning_rate * gradient
	w = w + momentum * velocity - learning_rate * gradient
	past_velocity = velocity
	update_parameter(w)

反向传播算法

在前面的算法中，我们假设函数是可微的，因此可以明确计算其导数。在实践中，神经网络函数包含许多连接在一起的张量运算，每个运算都有简单的、已知的导数。例如，下面这个网络 f 包含 3 个张量运算 a、b 和 c，还有 3 个权重矩阵 W1、W2 和 W3。

f(W1, W2, W3) = a(W1, b(W2, c(W3)))

根据微积分的知识，这种函数链可以利用下面这个恒等式进行求导，它称为链式法则（chain rule）： (f(g(x)))' = f'(g(x)) * g'(x)。将链式法则应用于神经网络梯度值的计算，得到的算法叫作反向传播（backpropagation，有时也叫反式微分，reverse-mode differentiation）。反向传播从最终损失值开始，从最顶层反向作用至最底层，利用链式法则计算每个参数对损失值的贡献大小。现在以及未来数年，人们将使用能够进行符号微分（symbolic differentiation）的现代框架来实现神经网络，比如TensorFlow。也就是说，给定一个运算链，并且已知每个运算的导数，这些框架就可以利用链式法则来计算这个运算链的梯度函数，将网络参数值映射为梯度值。对于这样的函数，反向传播就简化为调用这个梯度函数。由于符号微分的出现，你无须手动实现反向传播算法。因此，我们不会在本节浪费你的时间和精力来推导反向传播的具体公式。你只需充分理解基于梯度的优化方法的工作原理。
