[实验目的]
1.[实验题目]示波器的原理和使用了解示波器的基本机构和工作原理，掌握使用示波器和信号发生器的基本方法。
2.学会使用示波器观测电信号波形和电压副值以及频率。
3.学会使用示波器观察李萨如图并测频率。
[实验原理]
1.示波器都包括几个基本组成部分:示波管(阴极射线管)、垂直放大电路(Y放大)、水平放大电路(X放大)、扫描信号电路(锯齿波发生器)、同步电路、电源等。
2.李萨如图形的原理:如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将呈现特殊的光点轨迹，这种轨迹图称为李萨如图形。如果作一个限制光点x、y方向变化范围的假想方框，则图形与此框相切时，横边上的切点数nx与竖边.上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。
[实验仪器]
示波器x1，信号发生器x2，信号线x2。
[实验内容]
1.基础操作:了解示波器工作原理的基础上阅读所用机器的说明书，了解每个旋钮的作用。其中最主要也是经常使用的旋钮为横向和纵向两个。横向旋钮.是控制扫描时间的旋钮，调节时表现为荧光屏上显示波形发生横向的压缩或展开;纵向旋钮是调节垂直放大电路的旋钮，调节时表现为荧光屏.上显示波形发生纵向的展开或压缩，次旋钮为两个，分别控制示波器的两个输入信号。.明确操作步骤及注意事项后，接通示波器电源开关。先找到扫描线并调至清晰。

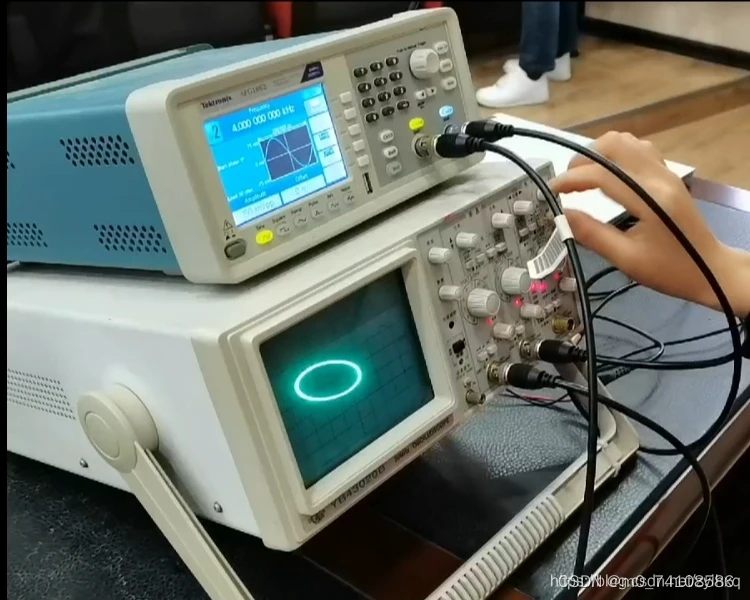

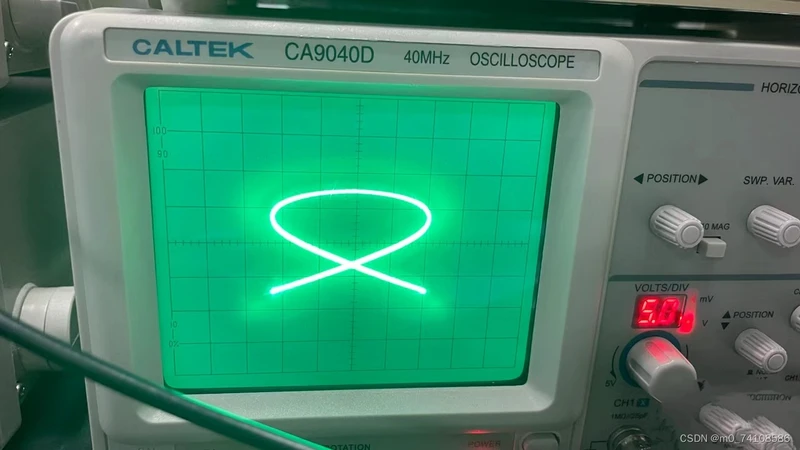

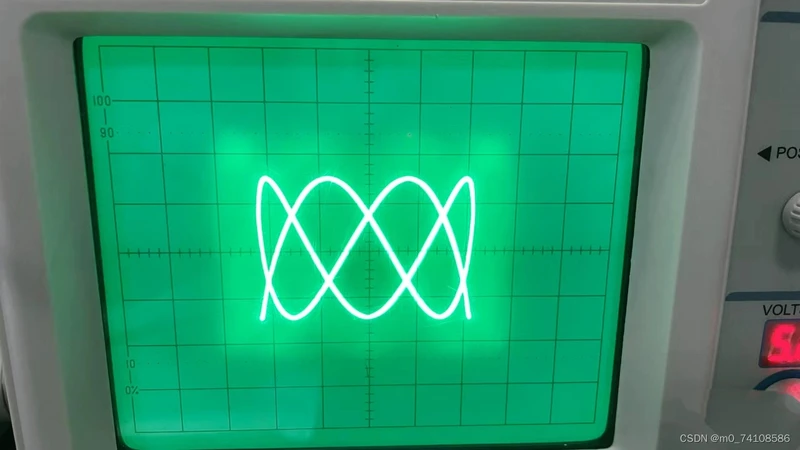

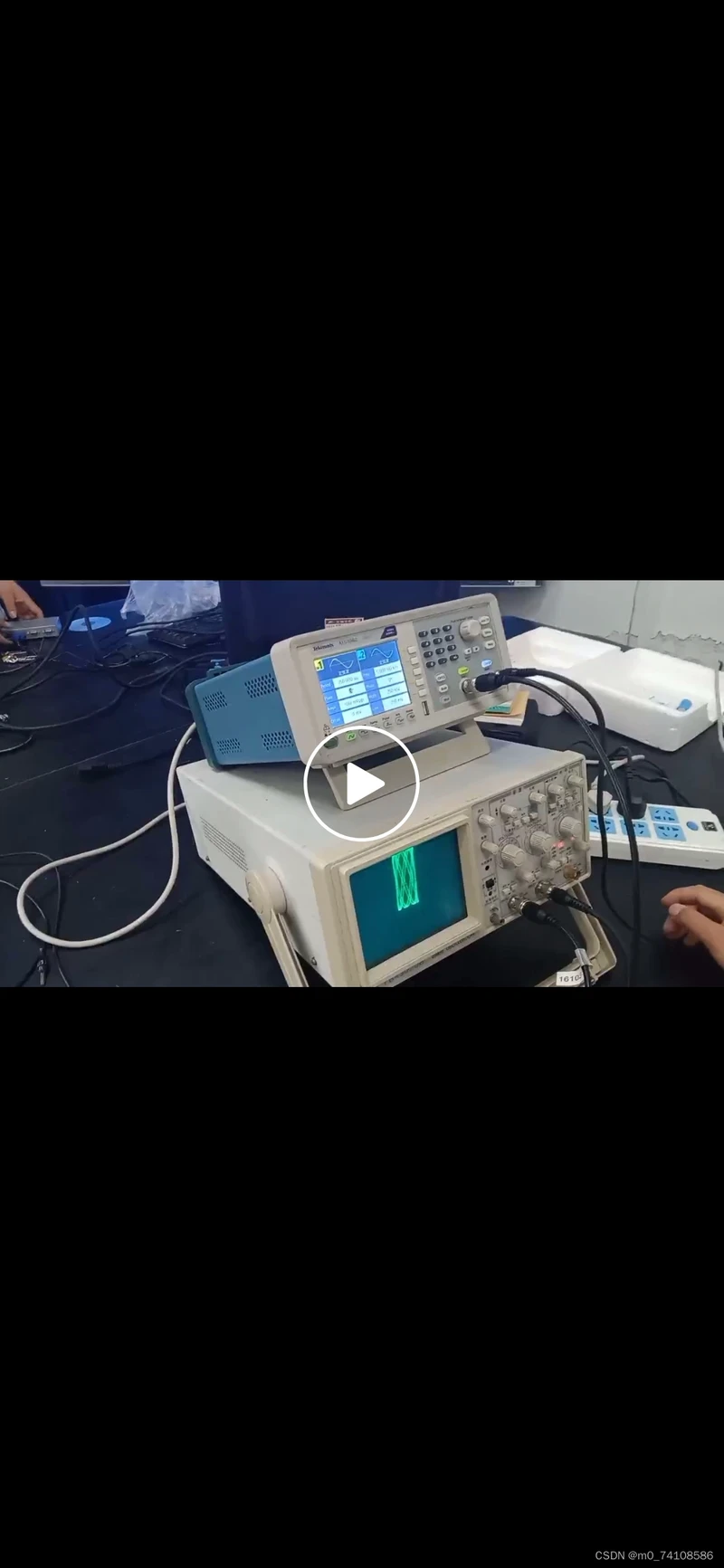

2.观测李萨如图形:向CH1、CH2分别输入两个信号源的正弦，波，“扫描时间”的“粗调旋钮置于“X-Y”方式(即使两路信号进行合成)。调出不同比值的李萨如图形.来，画出草图，并分析图形的特点与两个信号频率之间的关系。绘出所观察到的各种频率比的李萨如图形。设fx=1000Hz为约定真值，依次求出另- -信号发生器的输出频率fy,并与该信号发生器读数值f'y进行比较，--求出它们的相对误差。
[实验数据]
[误差分析]
1.两台信号发生器不协调。
2.桌面振动造成的影响。
3.示波器.上显示的荧光线较粗，取电压值时的荧光线间宽度不准，使电压值不准。
4.取正弦周期时肉眼调节两荧光线间宽度不准，导致周期不准。
5.机器系统存在系统误差。
6.fy选取时上下跳动，可能取值不准。
