SolidWorks2023工程图：辅助视图+裁剪视图
原创山涧果子 博主文章分类：SOLIDWORKS ©著作权
文章标签 SOLIDWORKS 线或 工程图 自定义 文章分类 Python 后端开发

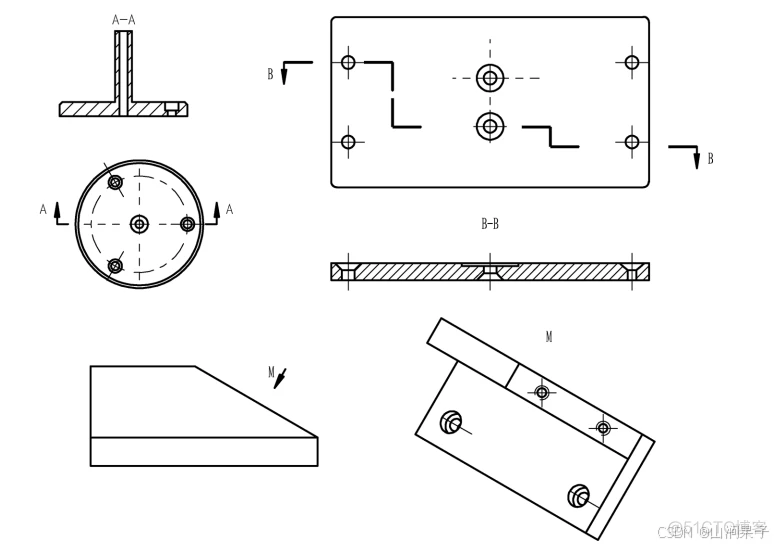

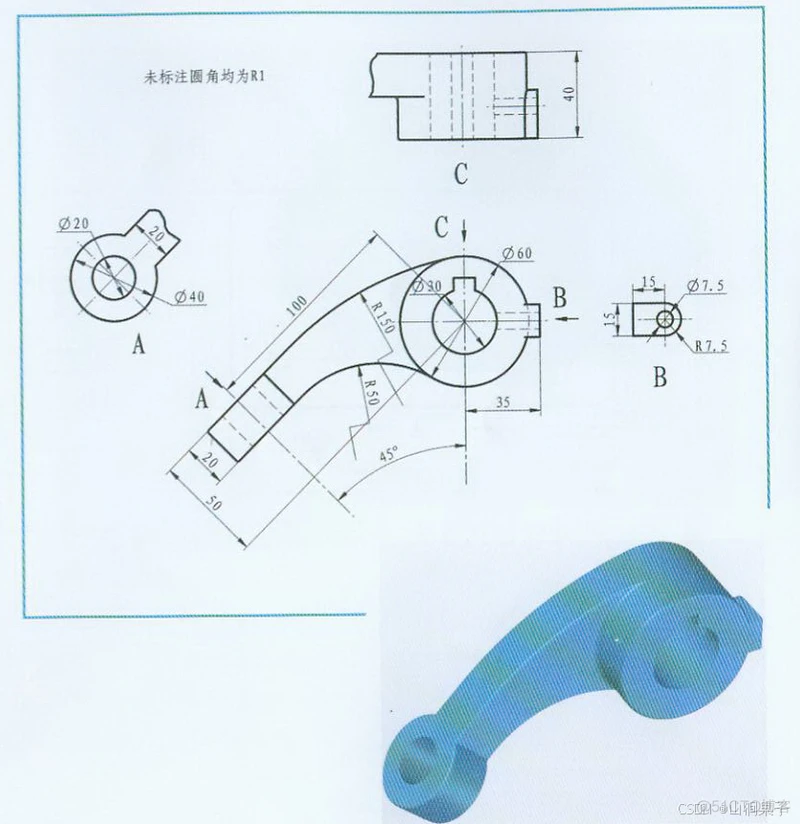

利用工程图中现有的视图， 可以建立多种不同的视图， 如投影视图、 剖视图、 局部放大图等。 由于这些视图是在现有视图的基础上建立的， 因此可以称之为 “派生的视图”。。
~~
辅助视图
~~
利用 “辅助视图” 可以建立任意方向的投影视图， 从而可以建立斜视图。

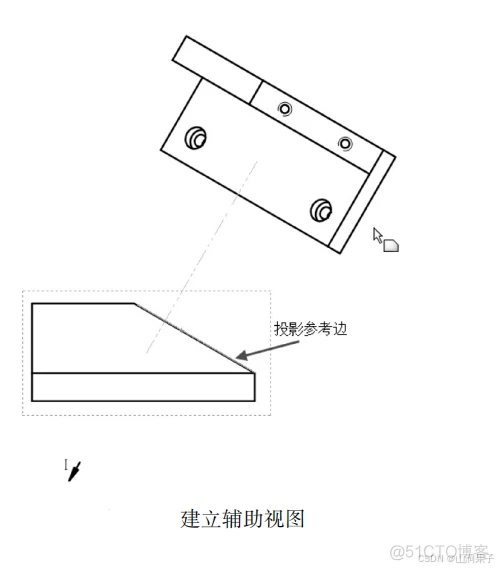

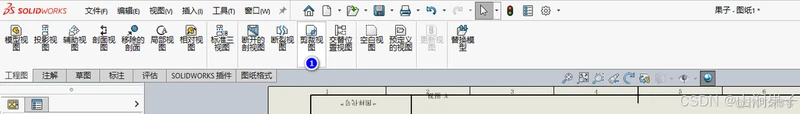

建立辅助视图时需要从现有视图中选择垂直于投影方向的一条边线， 单击 【辅助视图】 按钮 ， 然后确定视图放置位置。
剪裁视图
利用 【剪裁视图】 命令， 可以去除视图中多余的部分， 剪裁视图是在原来视图上利用封闭区域进行的剪裁。

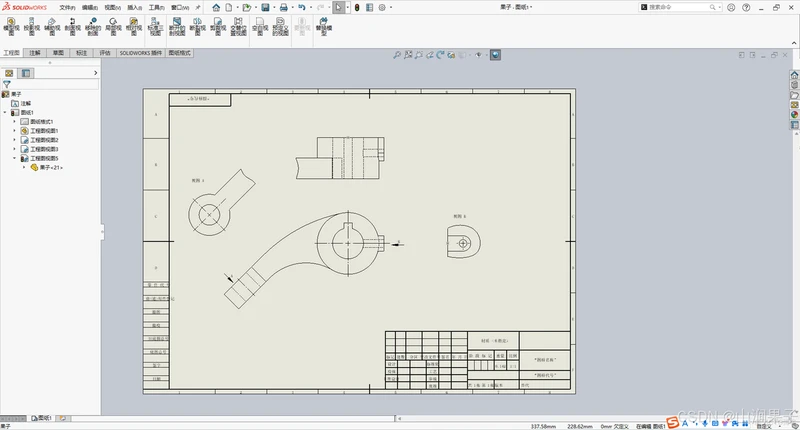

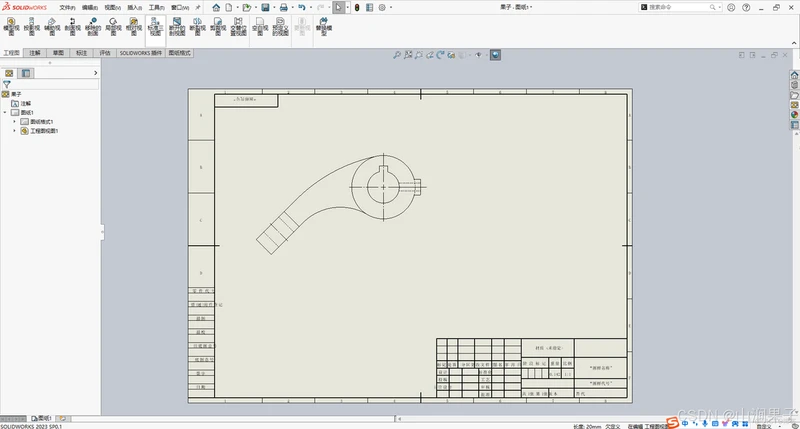

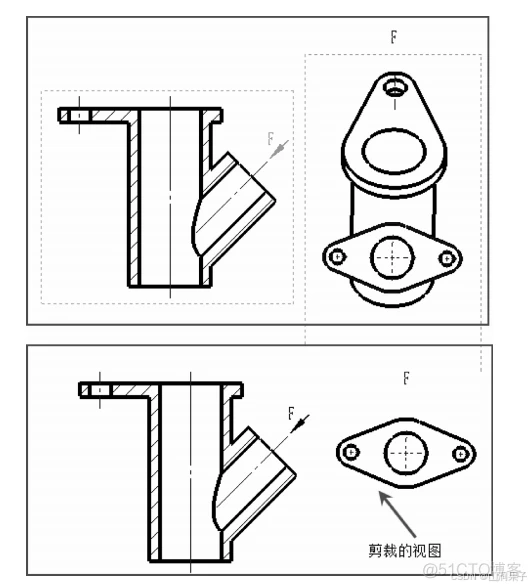

一般来说， 当图纸中的视图很多， 而某个视图中只需保留其中的一部分的情况下， 可以使用 【剪裁视图】 命令将视图中多余的部分去掉。 如下图 所示， 这里使用剪裁视图工具，只保留图中需要显示的元素。
建立辅助视图时， 读者可注意使用如下技巧和方法：

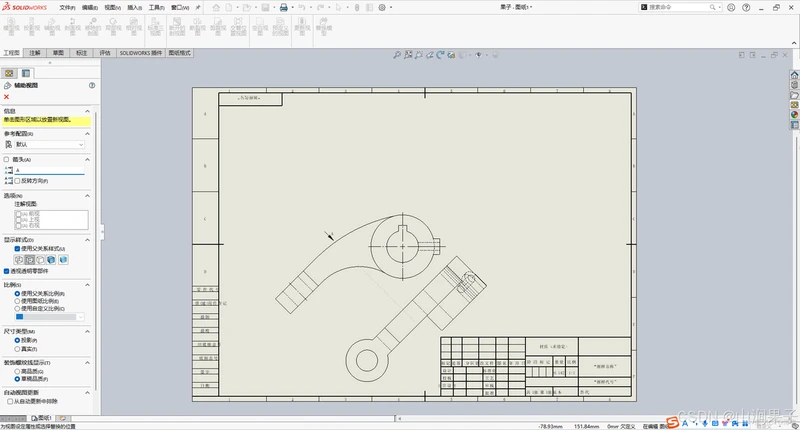

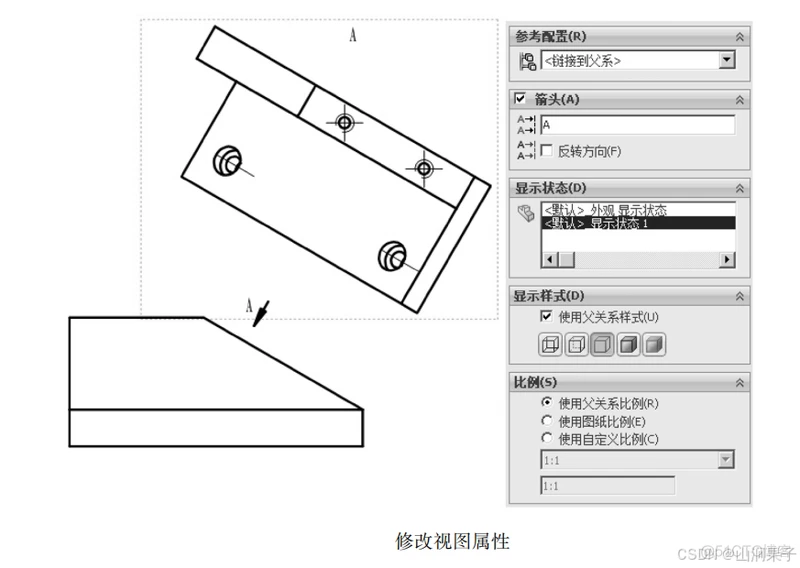

1） 选择视图箭头或新建的辅助视图， 可以修改辅助视图的属性， 如下图 所示。

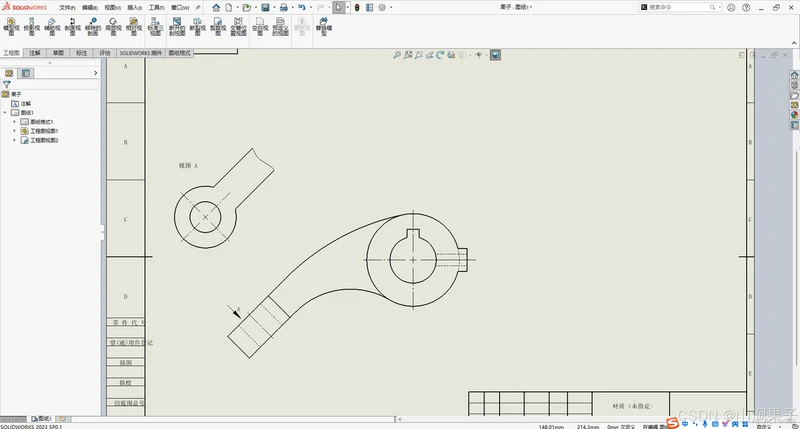

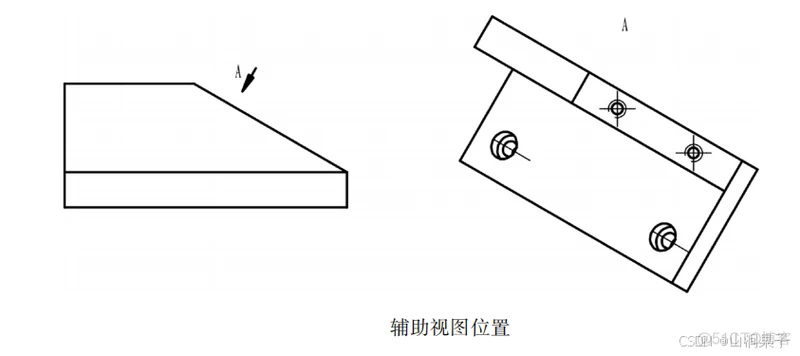

2） 生成辅助视图时， 视图自动保持对齐关系。用户可以在建立视图时按住 Ctrl 键在任意位置放置视图， 也可以在视图生成后解除视图对齐关系， 并移动辅助视图位置， 如下图所示。

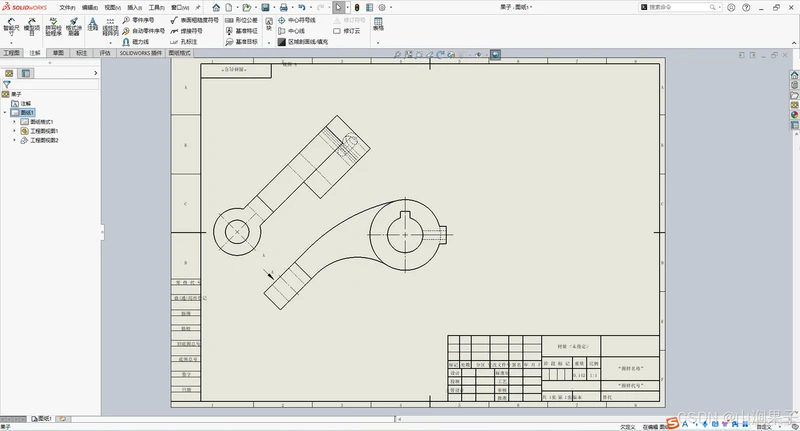

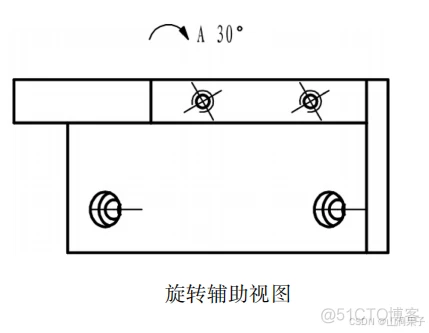

3） 可通过视图的旋转或对齐命令， 使视图旋转。
图中的旋转符号， 需要用户自定义 SolidWorks 的符号库。

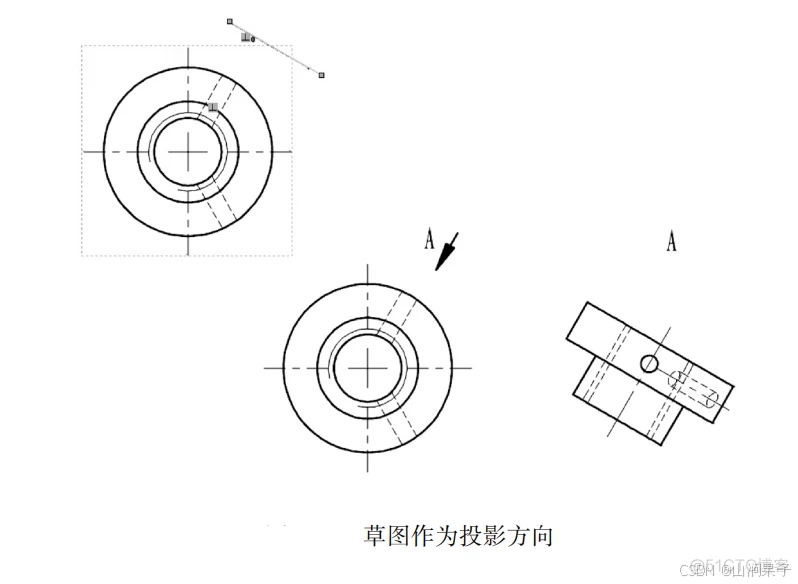

4） 如果现有视图中没有用于定义投影方向的直线边线或轴线， 可以在视图中绘制一条草图直线作为投影方向， 如下图 所示。
