基本介绍

官方定义

UML - Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语 言工具， 用于帮助软件开发人员进行思考和记录思路的结果

自我理解

一种图像化的语言

UML图：通过不同的图形和符号，来描述软件模型以及各个元素之间的关系

介绍


UML 图分类

  • 用例图(use case)

  • 静态结构图：类图、对象图、包图、组件图、部署图

  • 动态行为图：交互图（时序图与协作图）、状态图、活动图

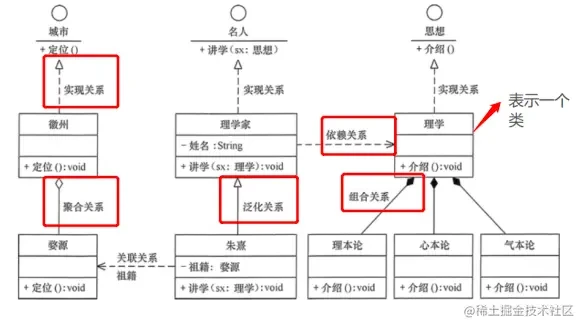

六大关系

依赖关系

是一种使用关系，一个类的实现，需要另一个类的协助，逻辑上 use a 表示

只要在类中使用到了对方，是依赖关系，是一种最基本的关系

其他的五种关系，都是依赖关系的特例

代码体现

  • 类中使用到了对方
  • 类的成员属性
  • 方法的接受的参数类型
  • 方法的返回值类型
  • 方法内部使用到了

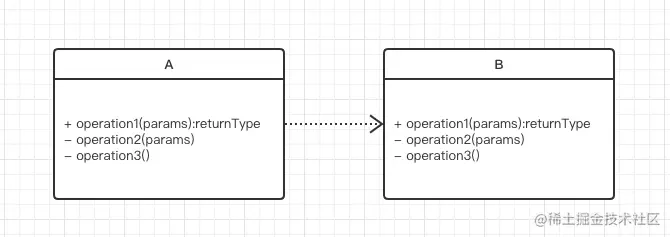

UML图示

UML符号：一条虚线加箭头的形式


泛化关系

泛化关系指的就是继承关系

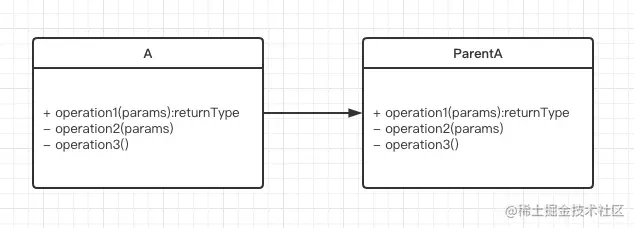

UML图示

UML符号：一条实线加三角箭头，箭头要指向父类


实现关系

实现关系实际上 A类实现了B接口，A,B存在实现关系

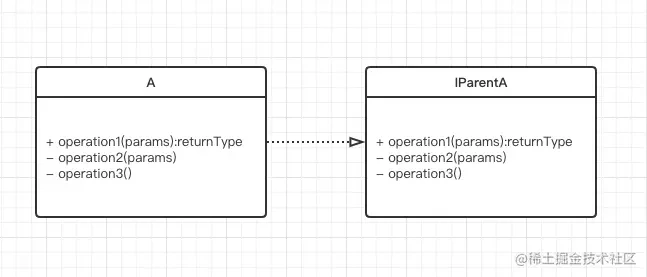

UML图示

UML符号：一条虚线加三角箭头 箭头方向指向接口


关联关系

  • 关联关系体现的是业务逻辑上的关系
  • 关联关系具有导航性：单向关联，双向关联 （代码层面上）
  • 关联关系还具有多重性：一对一，一对多，多对多 （业务逻辑上）

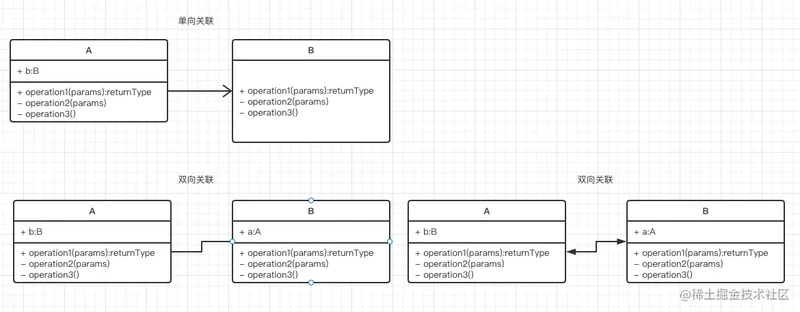

UML图示

UML符号:

  • 单向关联 一条实线加一个箭头

  • 双向关联 一条实线 （一条实线加两个箭头）


聚合关系

聚合关系，是关联关系的一个特例

具有导航性 具有多重性

聚合关系描述的是业务逻辑上整体和部分的关系 整体和部分如果可以分开就构成聚合关系

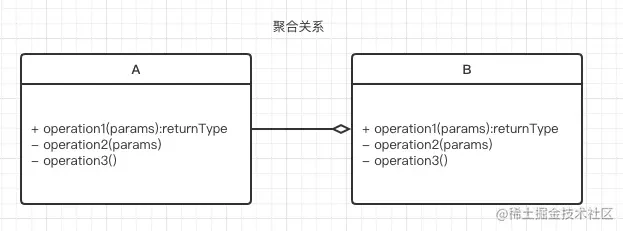

UML图示

UML符号: 一条实线加上空心菱形来表示聚合关系


组合关系

组合关系，是关联关系的一个特例

具有导航性 具有多重性

组合关系描述的是业务逻辑上整体和部分的关系 整体和部分如果可以不分开就构成组合关系

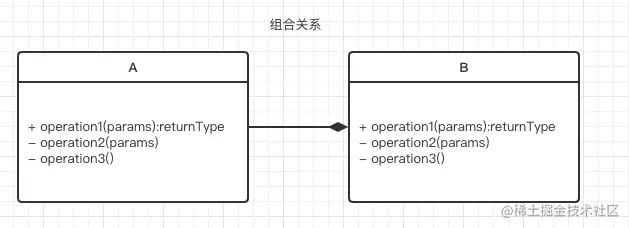

UML图示

UML符号: 一条实线加上实心菱形来表示组合关系
