古老的恒温烙铁



01 恒温烙铁

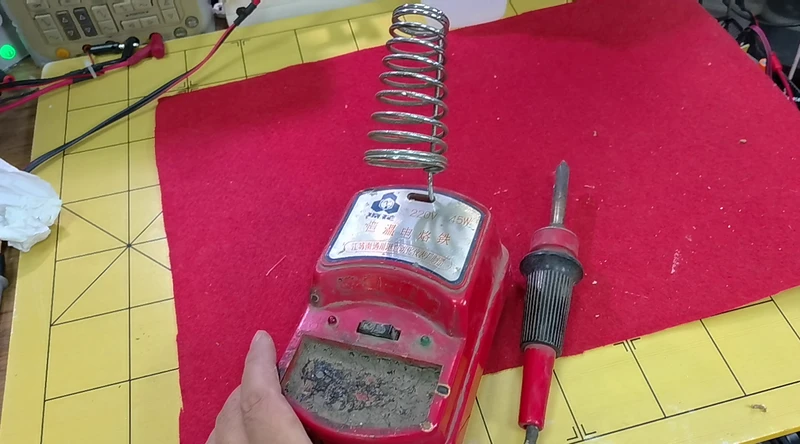

  这是一个将要被抛弃的烙铁。  功率为45W， 居然上面标明是恒温电烙铁。  那么问题来了。 这个看似非常老旧的电烙铁， 究竟如何完成恒温控制的呢？ 下面让我们看一下。

GM1697089097_1280_720.MPG|_-3

一、烙铁结构

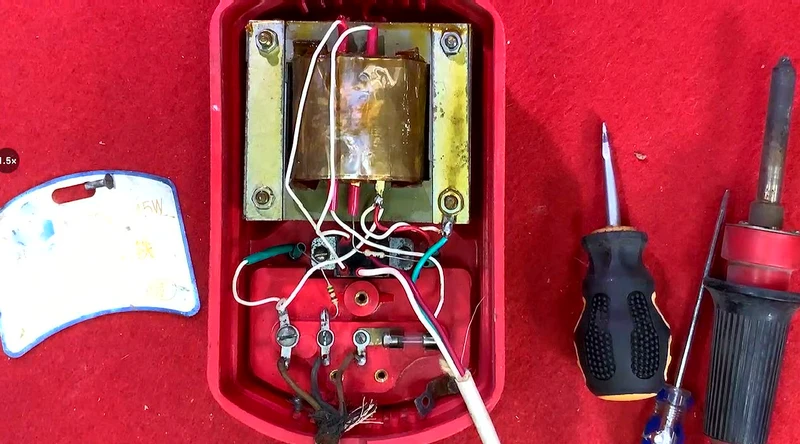

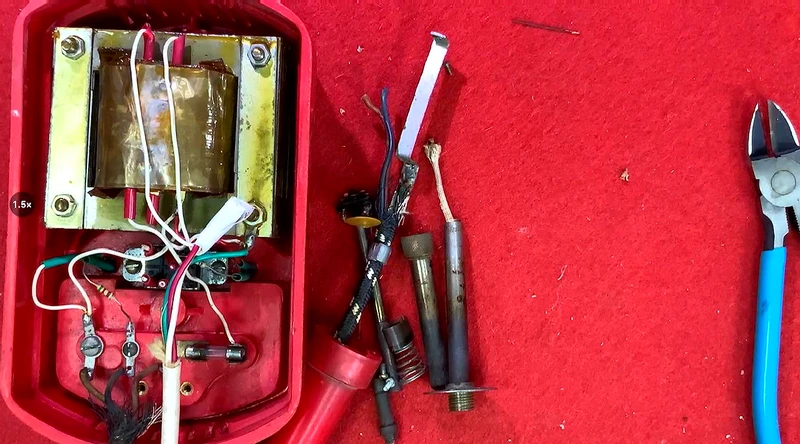

  观察焊台底部，  可以看到其中包括一个降压变压器。   白色电缆是引入的 220V电线。 黑色电缆是连接烙铁的电线。  220V电压经过变压器降压，  给烙铁提供电源。  可以看到， 在焊台中并没有控温组件，  那么， 烙铁的恒温功能， 就有可能来自于烙铁本身。  烙铁引线中具有三条电线， 下面继续看一下它们的功能。

GM1697091246_1280_720.MPG|_-8

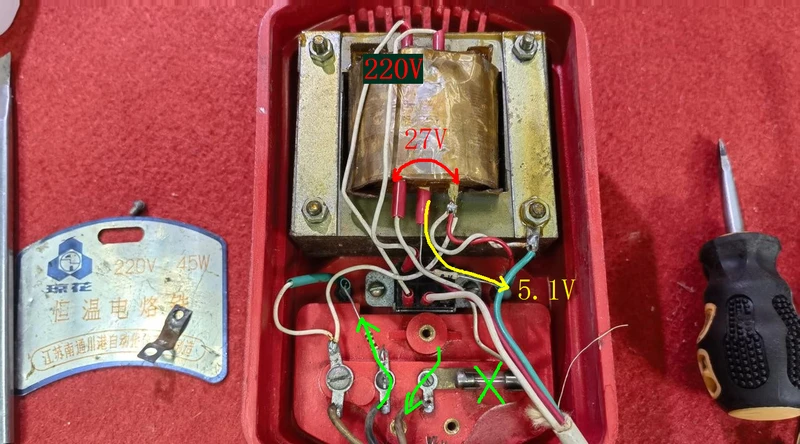

  变压器有三个输出接头。 此外还有两个电阻， 连接前面面板上的红色和绿色LED。  内部的保险丝串联在烙铁的一个引线上。   220V从电压器上端引入。 利用万用表，  可以测量副边 输出27V电压。  还有一个中间抽头，  输出5.1V， 点亮红色LED。  经过测量， 底座上的保险丝已经熔断，  正常情况下， 27V交流电 引入烙铁头，  很有趣的是， 从烙铁引线中还有一个输出接口， 通过一个电阻连接底座上的绿色LED。

GM1697092129_1280_720.MPG|_-11

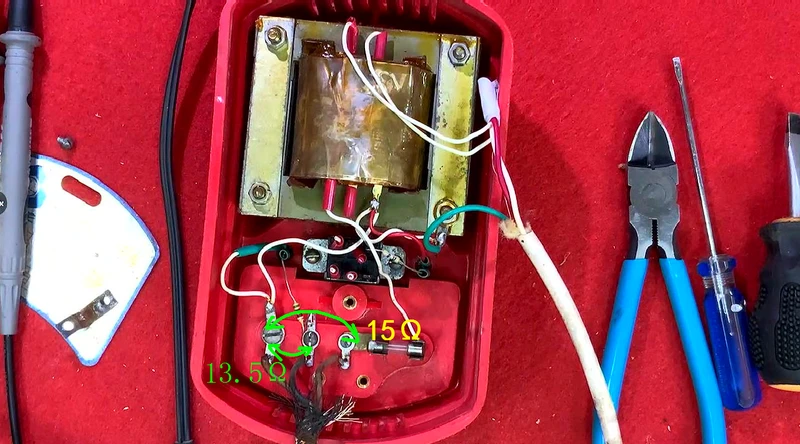

  利用万用表， 测量烙铁三条引线之间的电阻。  在加热线两端，  测量大约为 13.5欧姆。  中间两个节点，  它们之间的电阻也大约为13.5欧姆。

GM1697092381_1280_720.MPG|_-5

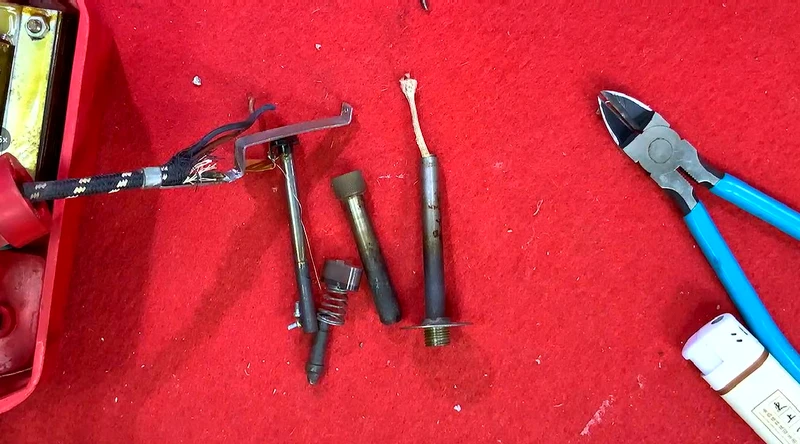

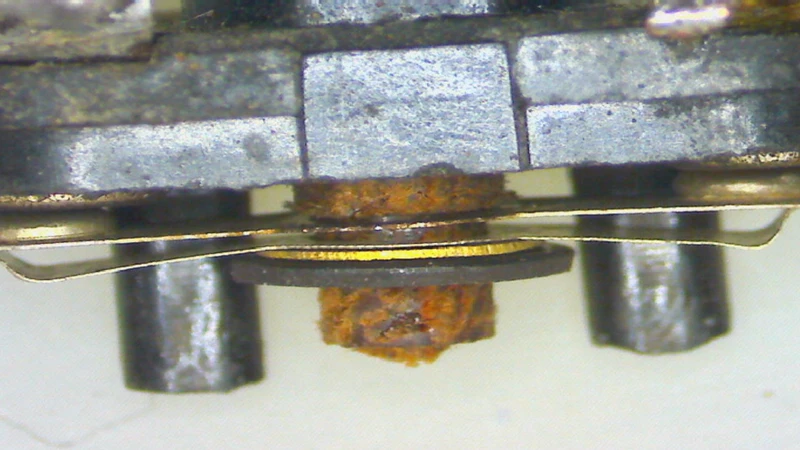

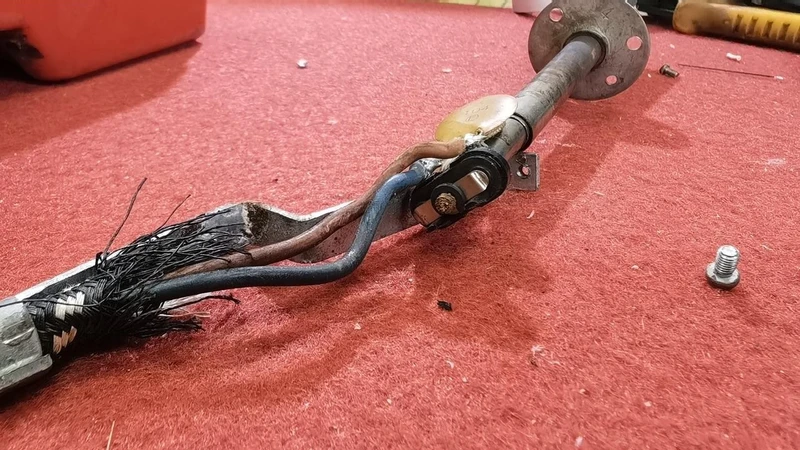

  下面拆卸烙铁。 手柄上有三个螺丝钉， 拆卸之后，  可以看到内部的结构。   有趣的是底部， 似乎是一个金属簧片。  估计是用于温度控制的结构。  当烙铁芯温度过高时， 这个金属簧片会发生形变， 进而断开加热回路。 由于这个烙铁过于老旧， 现在已经无法对其进行测量了。

GM1697093164_1280_720.MPG|_-8



※ 总  结 ※

  本文对一款即将抛弃的电烙铁进行了拆卸。  它内部的恒温功能， 居然来自于烙铁中的机械开关。  猜测是金属双簧片在不同的温度下，  断开与合并加热回路， 从而形成恒温控制。

GM1697093339_1280_720.MPG|_-4
