拆解报告：IDMIX POWER MIX 10000无线快充移动电源（X10S）
大麦创新推出有一款IDMIX POWER MIX 10000无线快充移动电源，容量10000mAh，支持USB PD18W快充+15W无线快充，可为三部手机同时充电。为了了解用料如何，接下来要为大家带来的就是产品拆解。
一、IDMIX大麦无线快充移动电源开箱

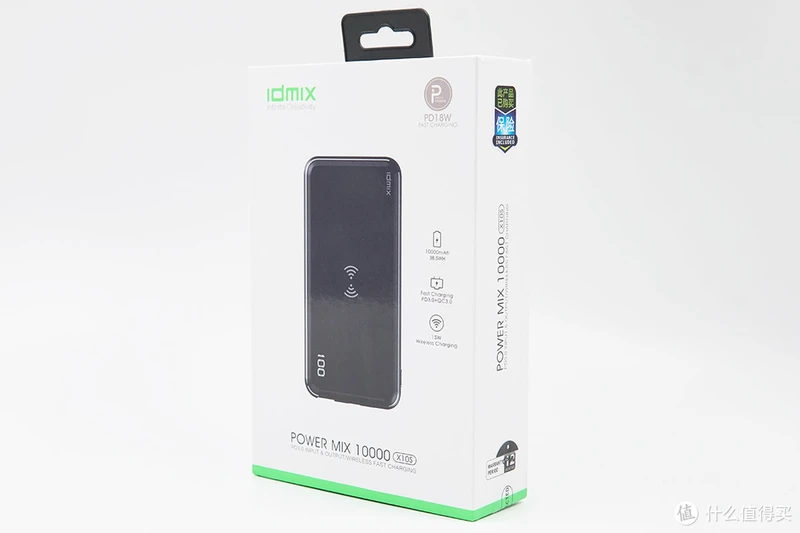

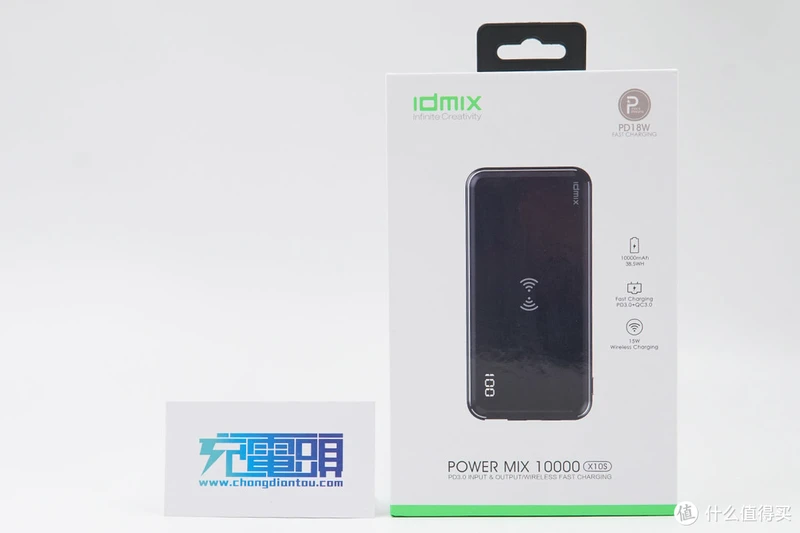

采用白底+绿色点缀的颜色搭配，延续该品牌一贯的设计风格，正面印有产品实物图。
左上角为IDMIX的Logo，下方为产品名称。
侧边同样印有产品名称，并标明此产品已购买保险。

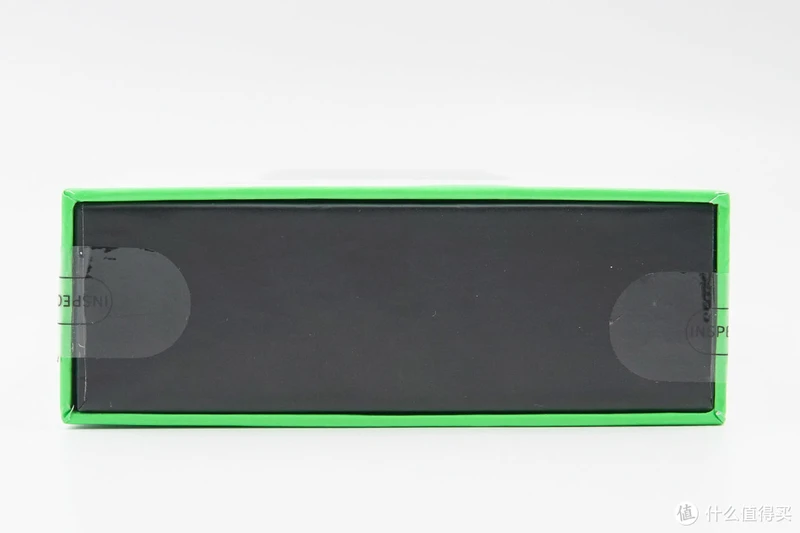

从底部看，包装由纸盒外封套和黑色内盒构成。

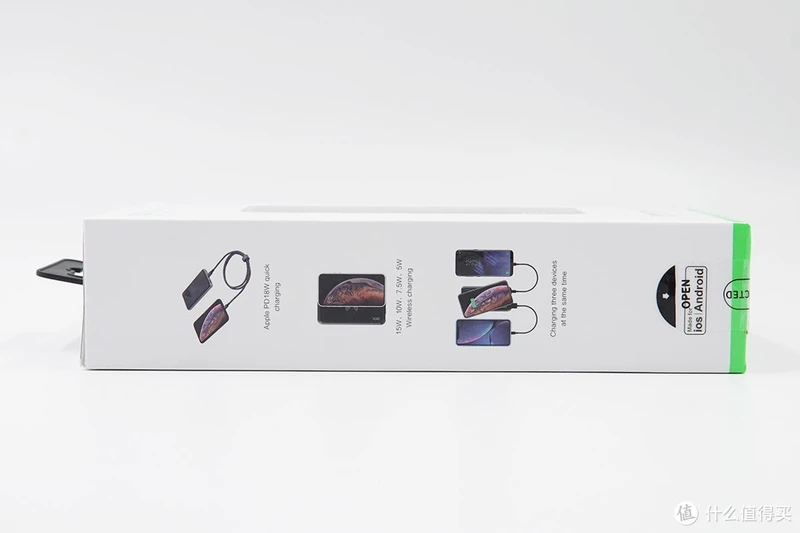

左侧为产品使用场景图。
顶部设有挂孔，方便零售展示。

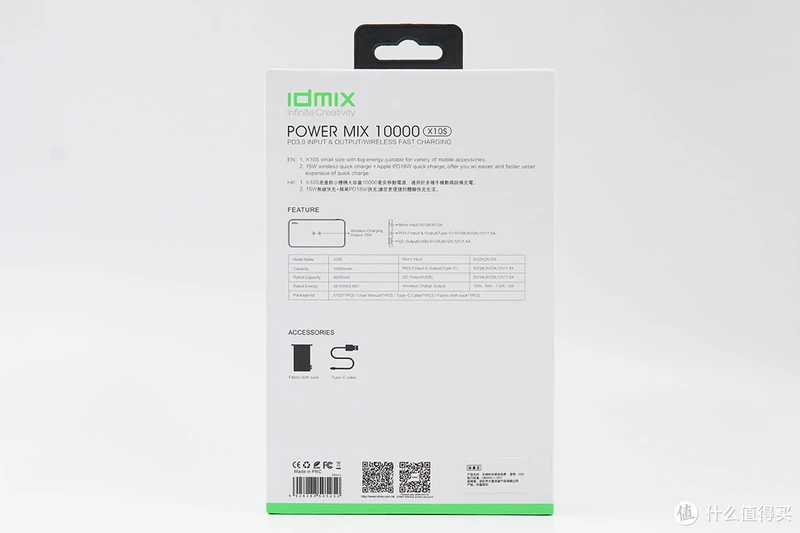

背面为产品规格。
型号：X10S；
容量：10000mAh；
Micro输入：5V2A、9V2A；
PD3.0输入输出（USB-C ）：5V3A、9V2A、12V1.5A；
QC3.0输出（USB输出）：5V3A、9V2A、12V1.5A；
无线充电（发射）：15W、10W、7.5W、5W。

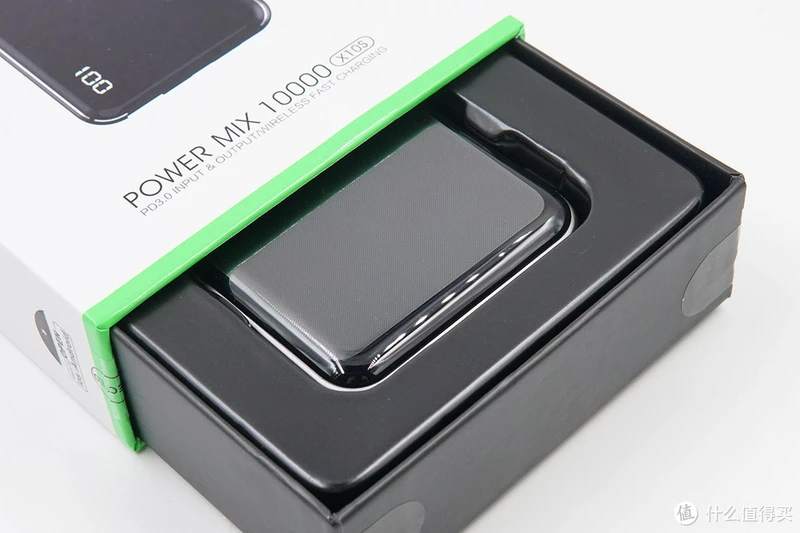

打开包装，抽出内盒。

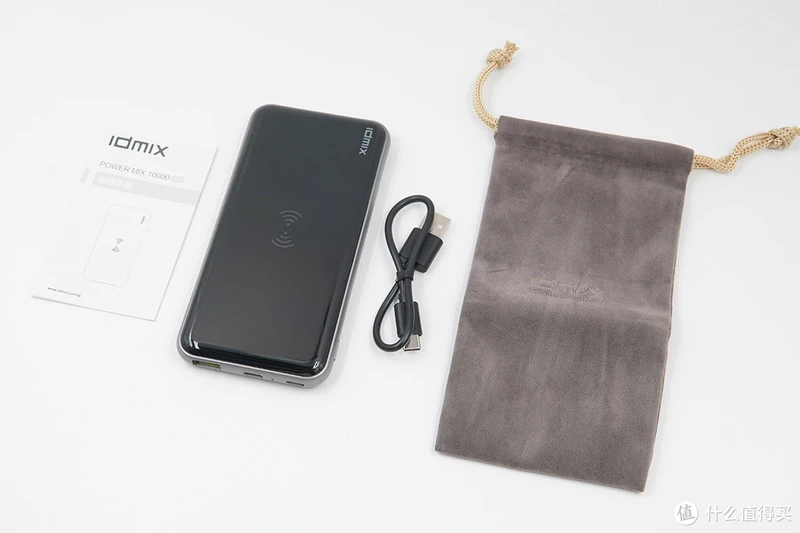

包装内容：无线快充移动电源、数据线、收纳袋、说明书。

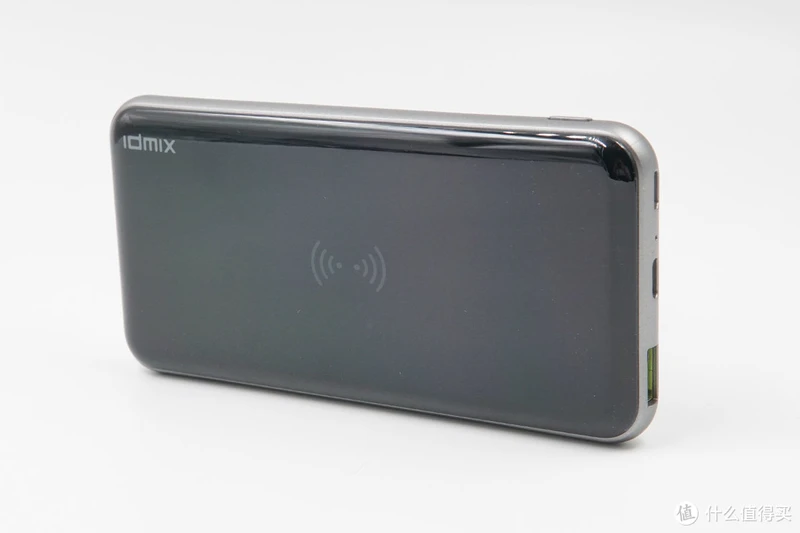

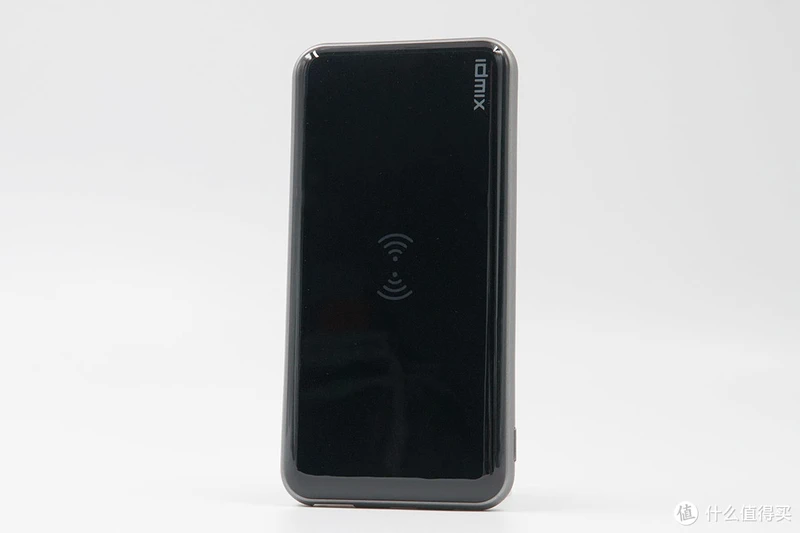

正面中心位置有一个无线充电的Logo。

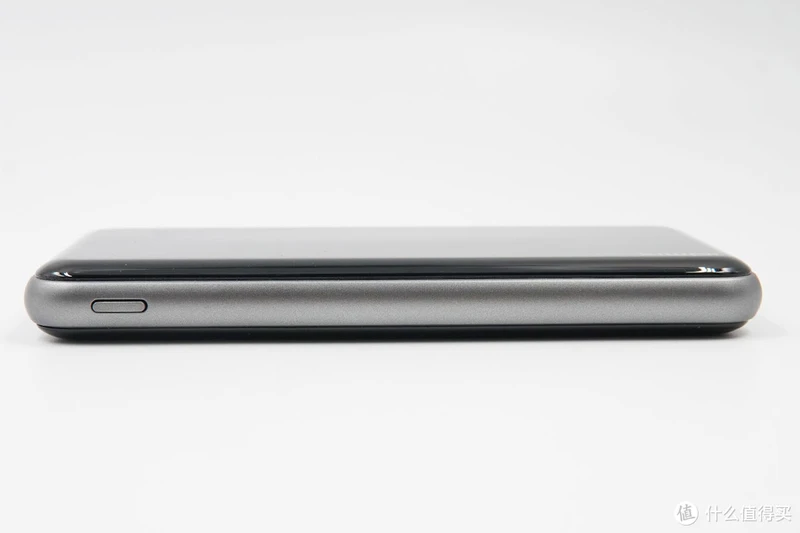

左侧上方位置有一个电源开关按键。

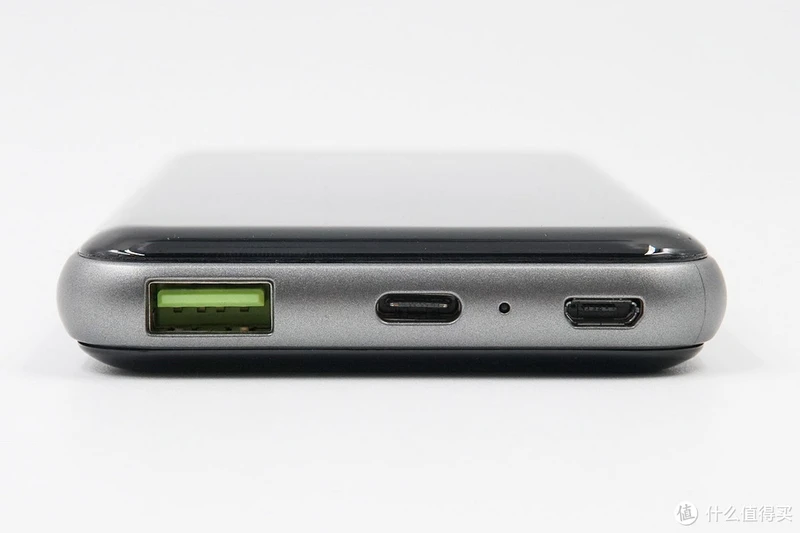

顶部分布有为输入输出接口，分部位USB输出、USB-C双向接口、Micro输入接口。

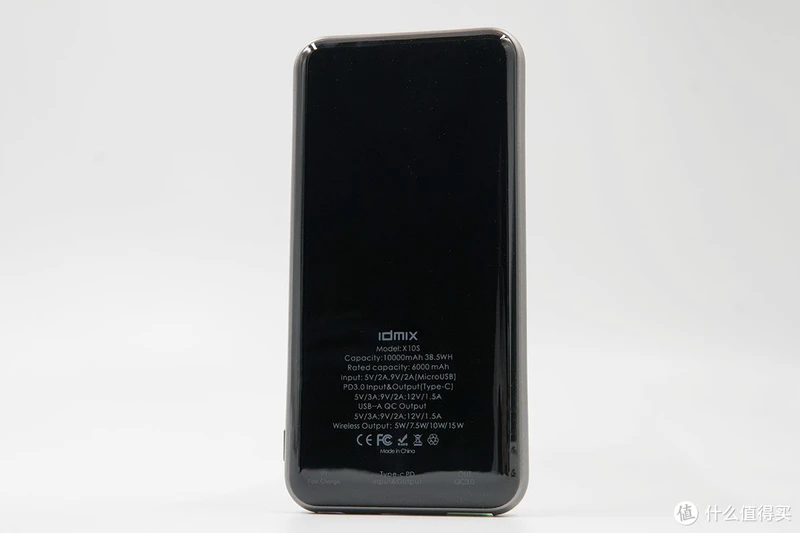

背面为主要规格。
右侧没有任何按键。
底部也没有任何按键。

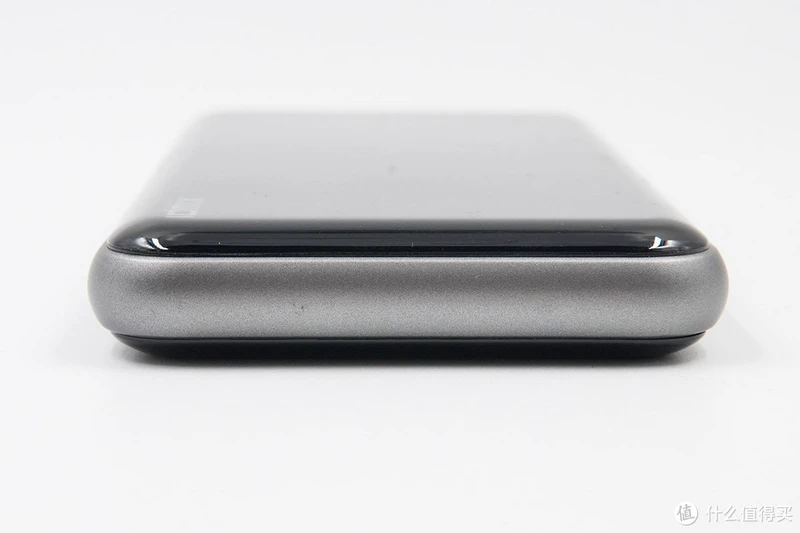

整体造型圆润。

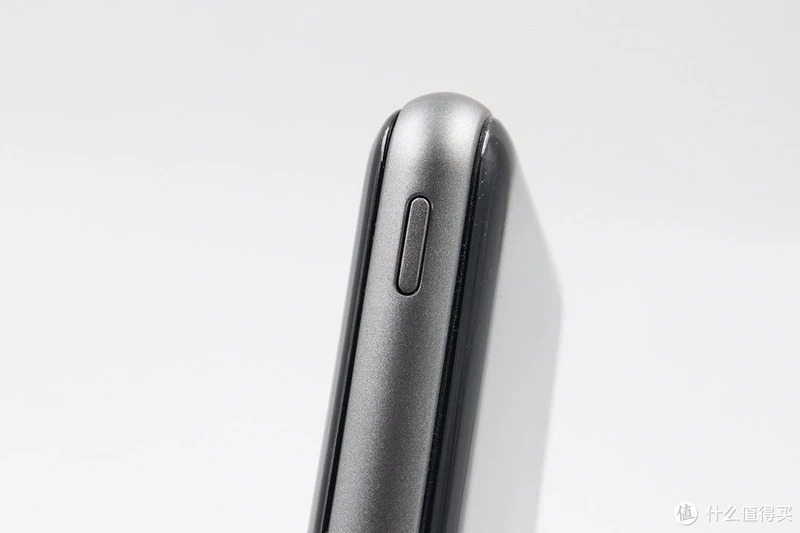

电源按键特写。

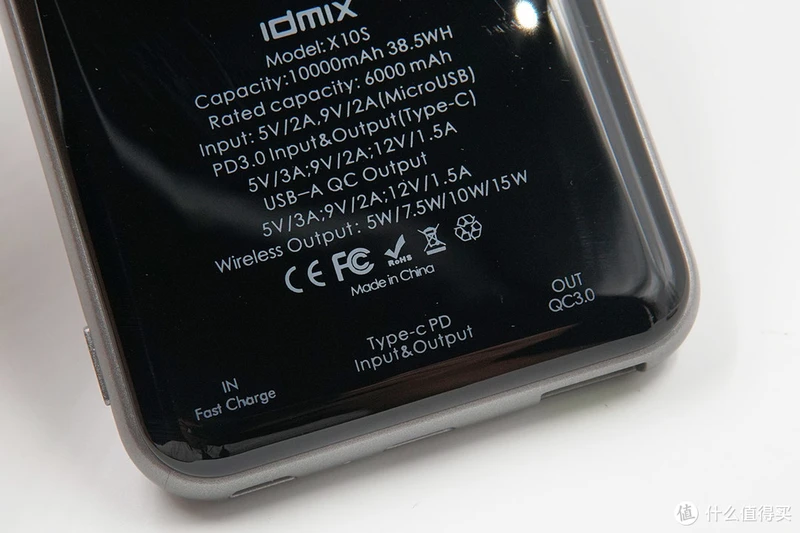

产品主要规格。

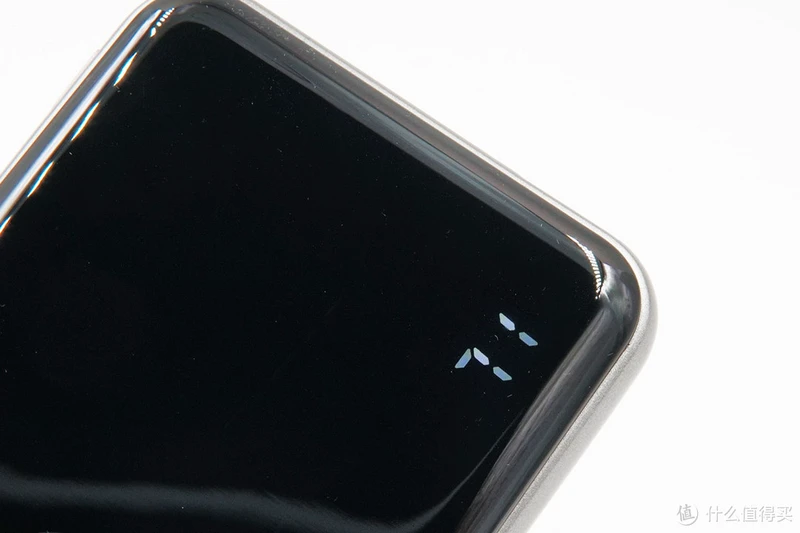

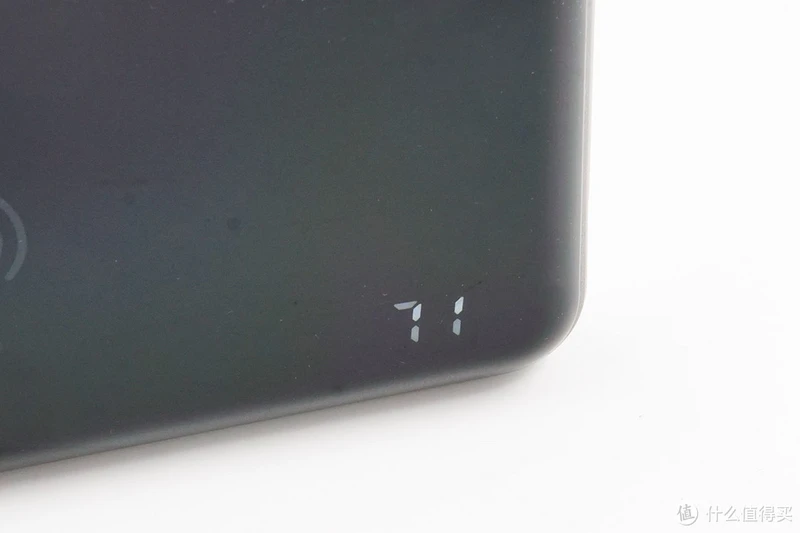

左下角为LED屏显区域。
隐藏式设计，息屏状态下感觉不到它的存在，一体感很好。

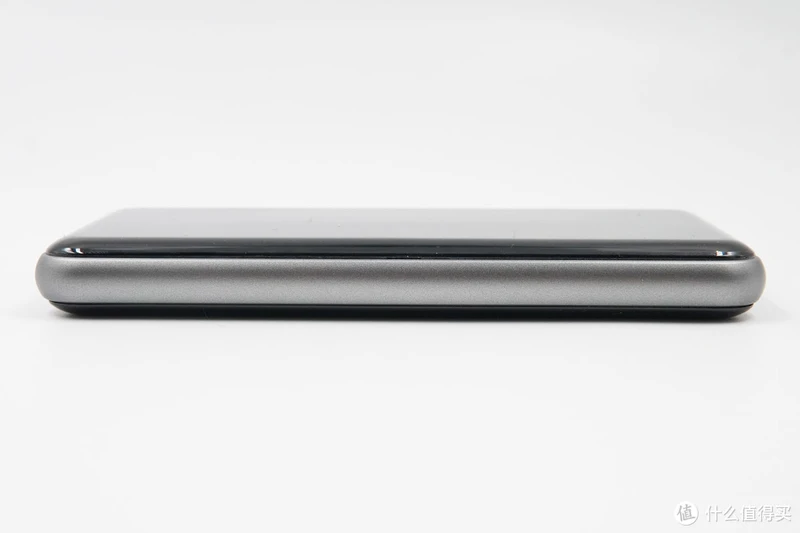

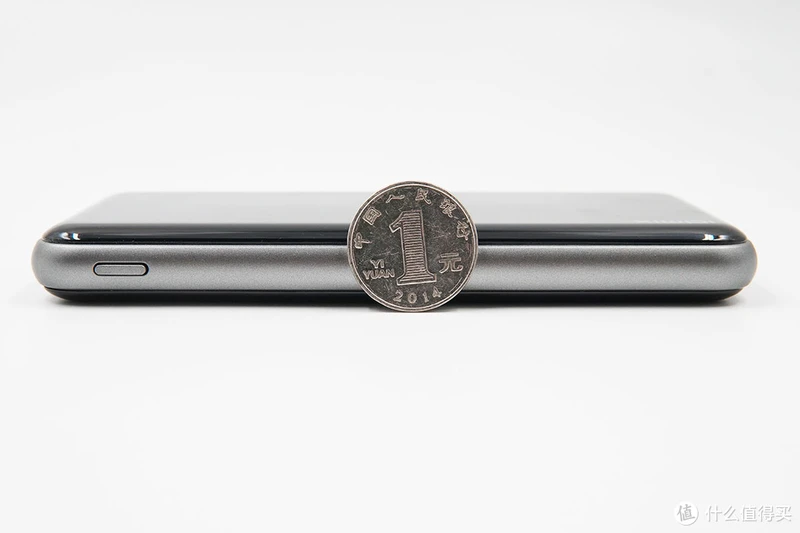

厚度约为一元硬币直径的一半。

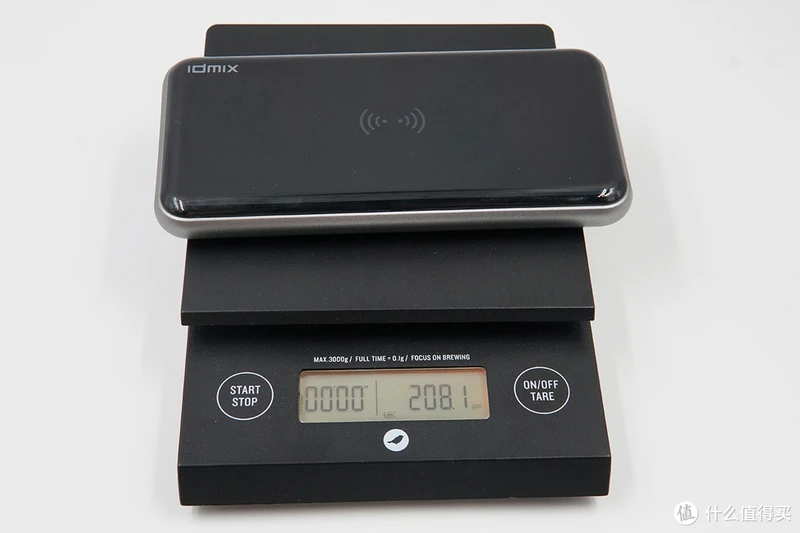

重量208.1g。

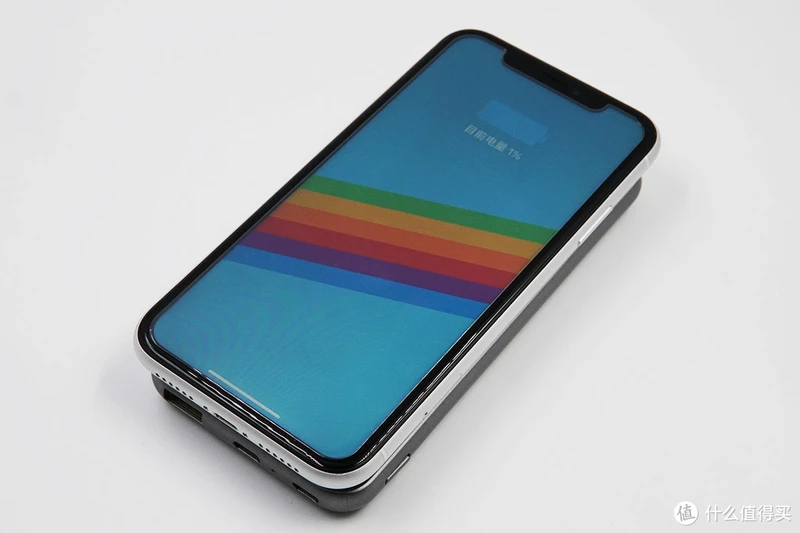

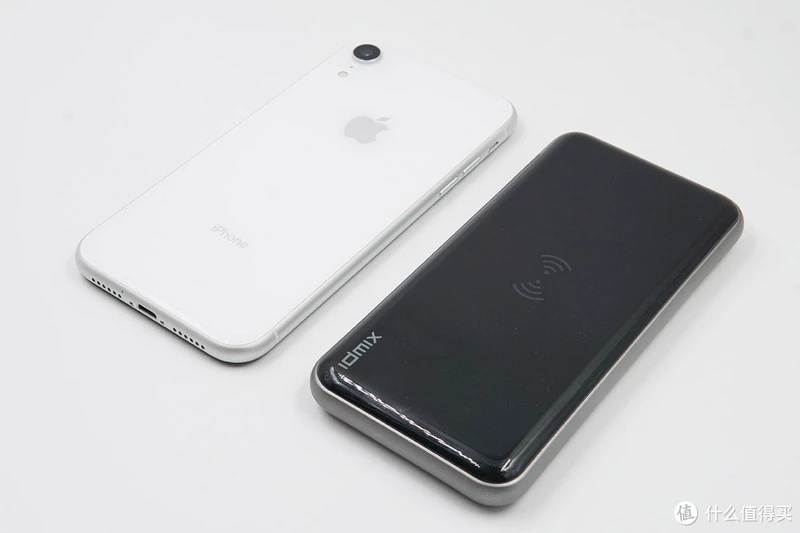

尺寸和iPhone XR大小相仿。
手机放上即可实现无线充电。

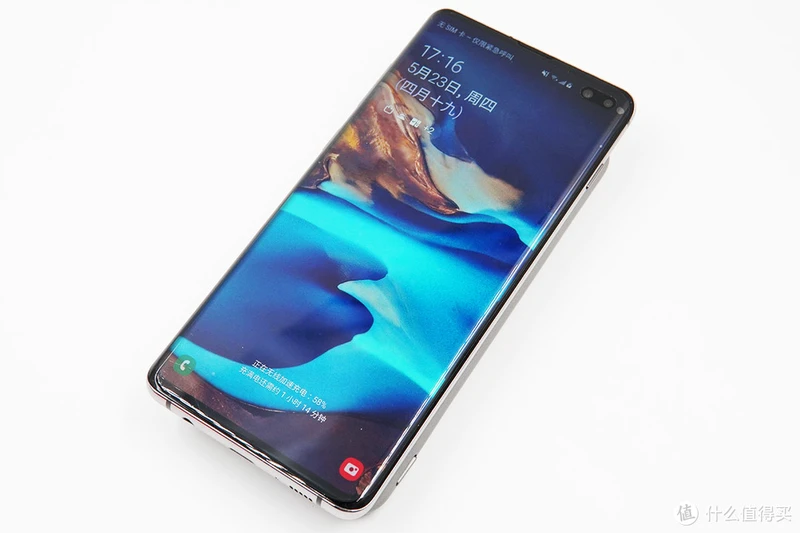

放上三星S10+手机，屏幕显示“正在无线加速充电”，实测支持三星无线快充。

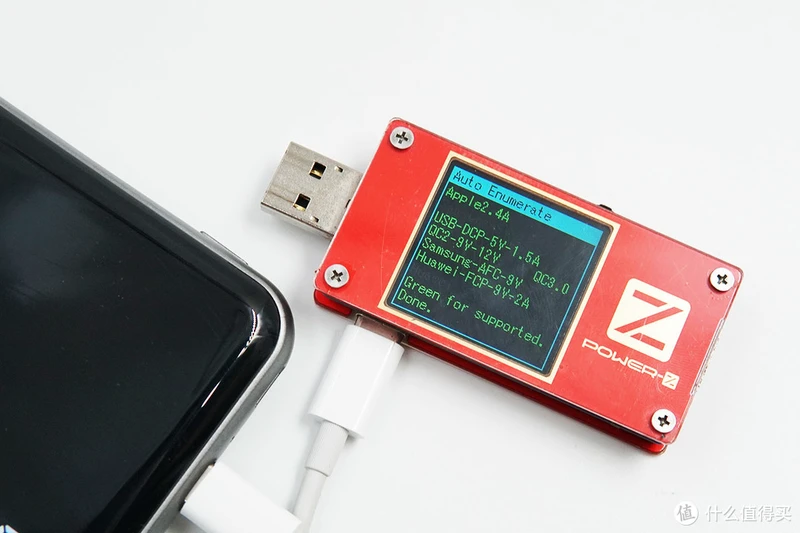

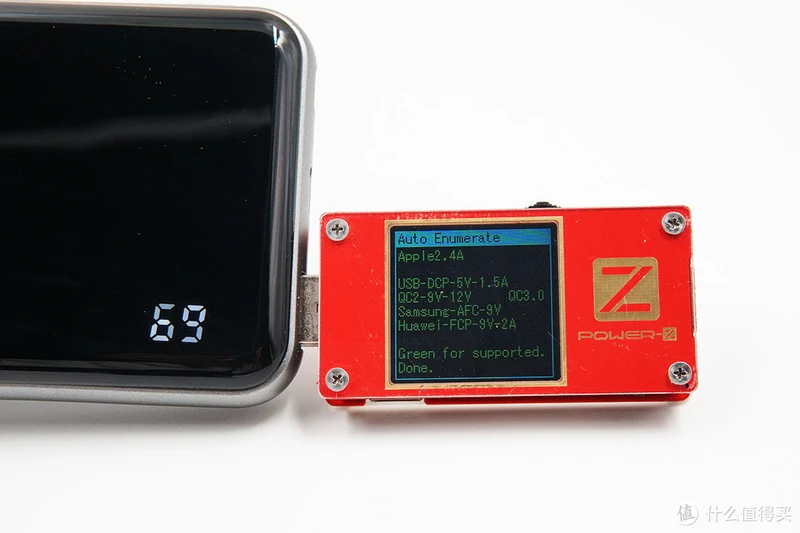

使用ChargerLAB POWER-Z KT001便携式测试仪对USB-A接口进行协议检测，显示支持Apple2.4A、USB DP 5V1.5A、QC2.0、QC3.0、AFC、FCP等充电协议。
对USB-C接口进行协议检测，鉴定结果与USB-A接口完全一致。

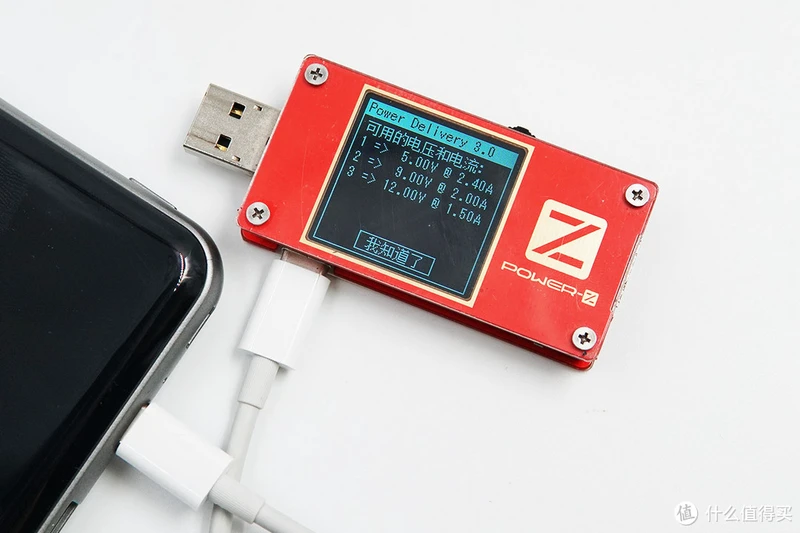

此外，对USB-C接口进行PDO报文检测，支持USB PD 3.0快充，档位包括：5V2.4A、9V2A、12V1.5A。
二、IDMIX POWER MIX 10000无线快充移动电源拆解

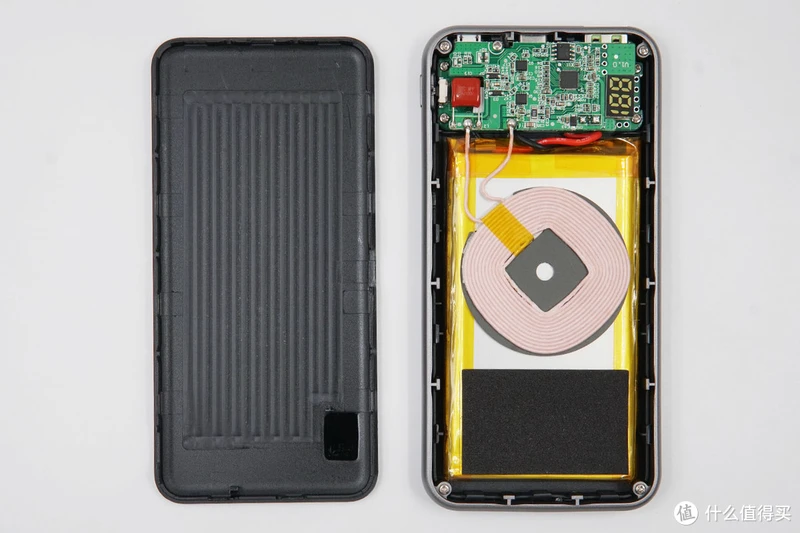

打开正面面板。

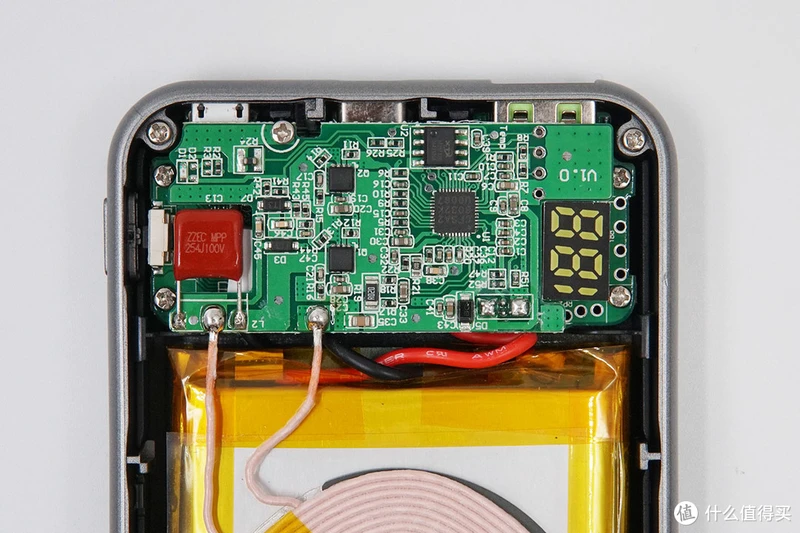

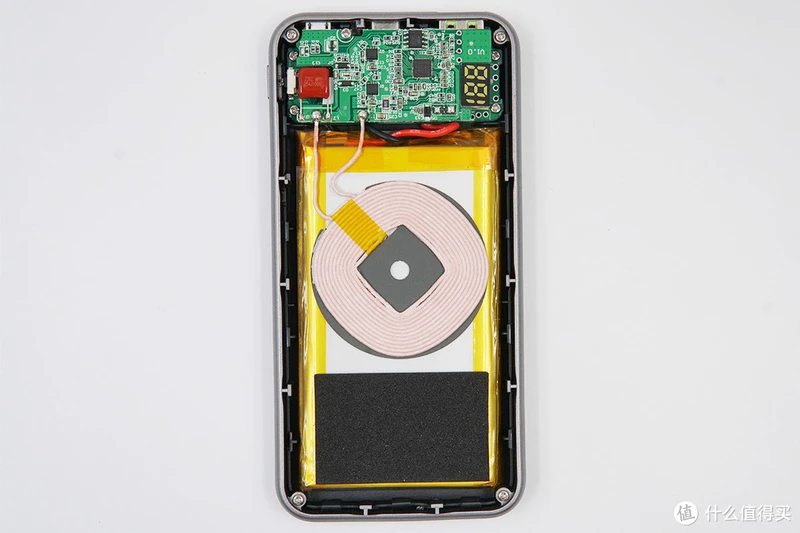

露出无线充电线圈、电芯和PCBA板。
PCBA上的芯片集成度较高，外围简洁。
无线充电线圈和隔磁片。

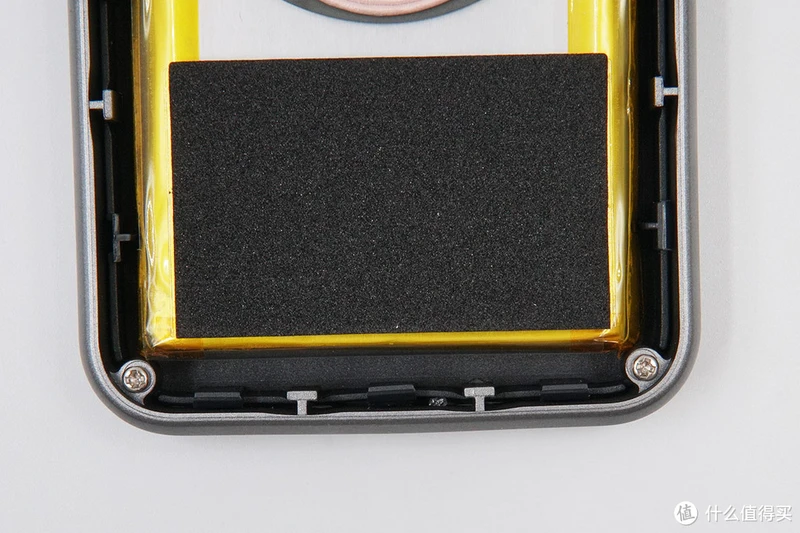

下方电芯上贴有一块黑色泡棉。

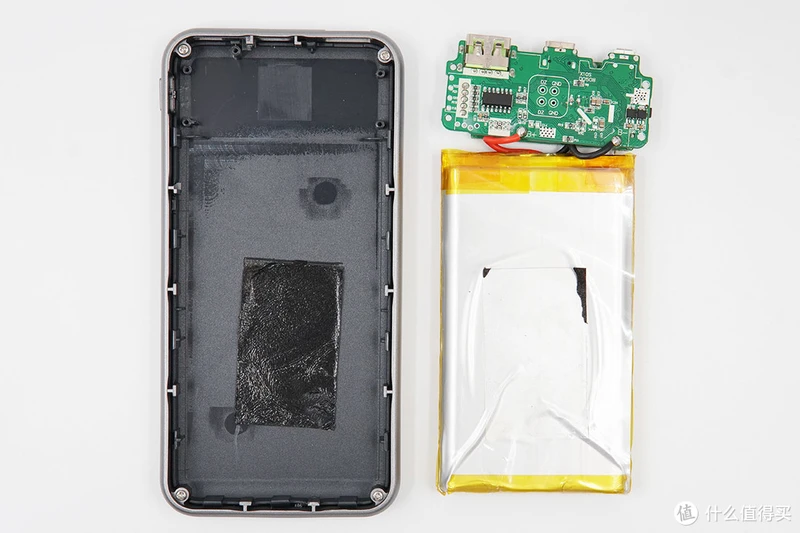

将产品主体从后壳上取出。

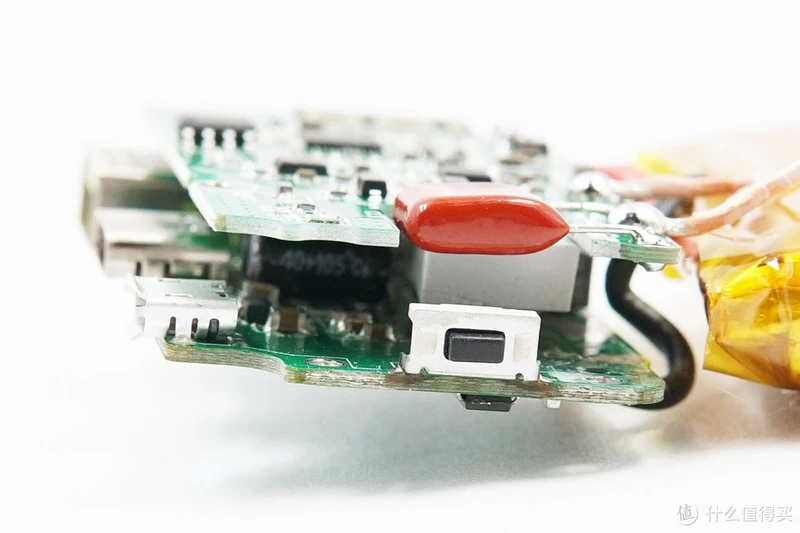

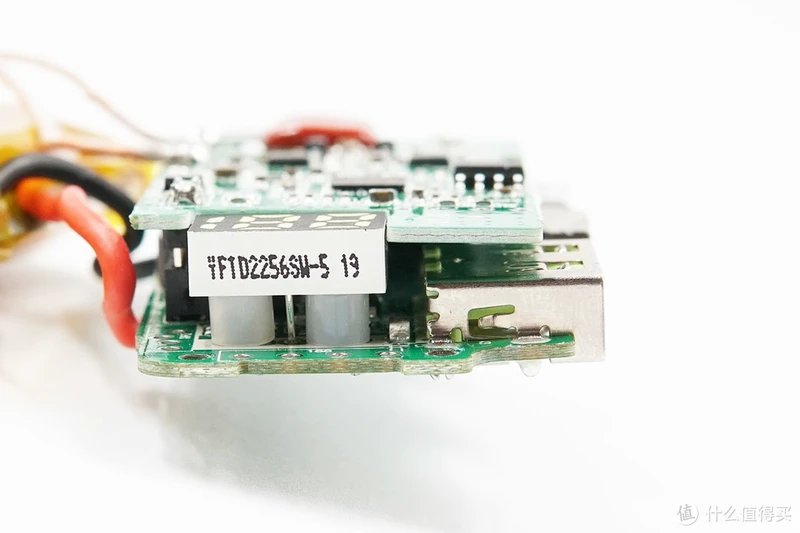

PCBA分上下两层。

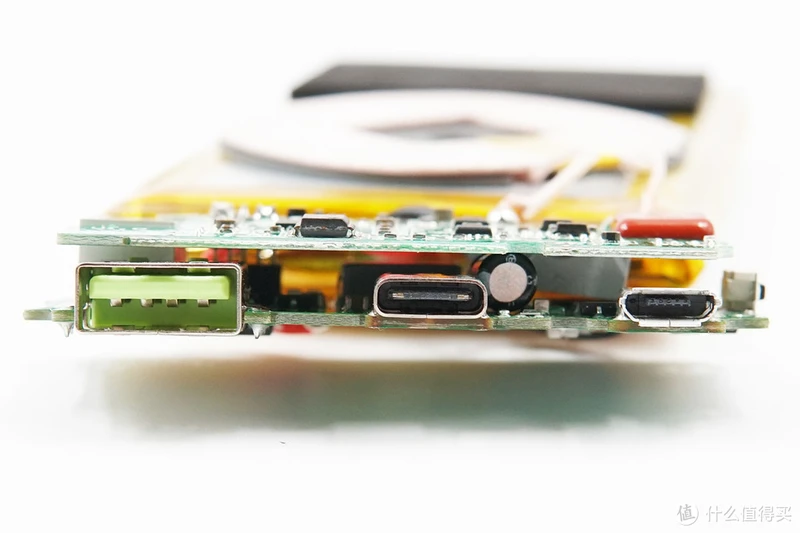

两层PCBA通过排针保持连接。两块PCBA分别对应无线充和移动电源部分。两块板中间夹有充电接口。
侧边为电源开关按键。

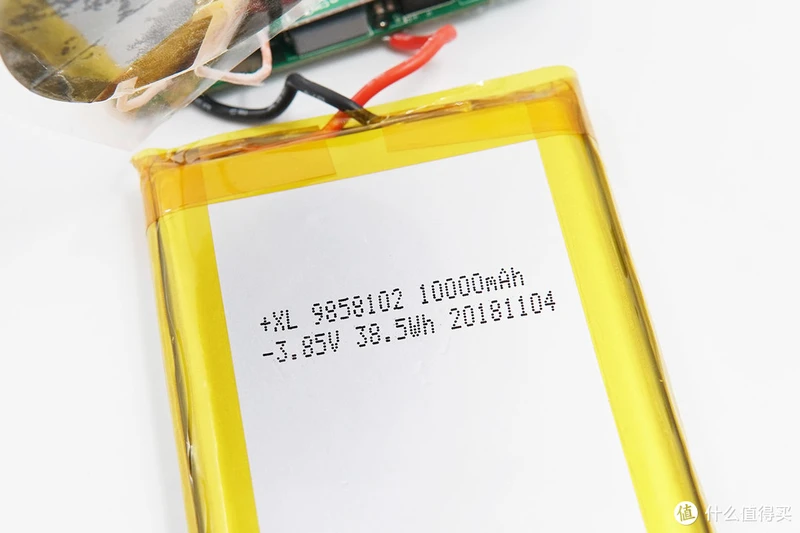

锂聚合物电芯上印有参数：XL，10000mAh，3.85V，38.5Wh，属于高压电池。

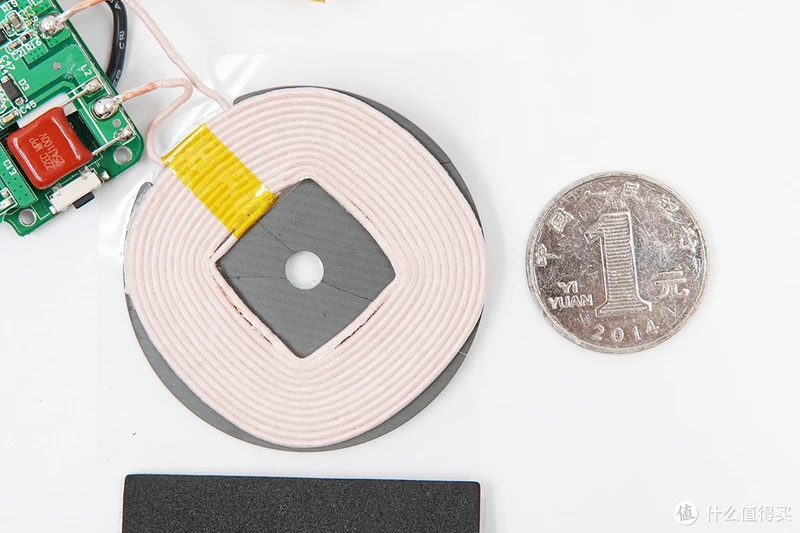

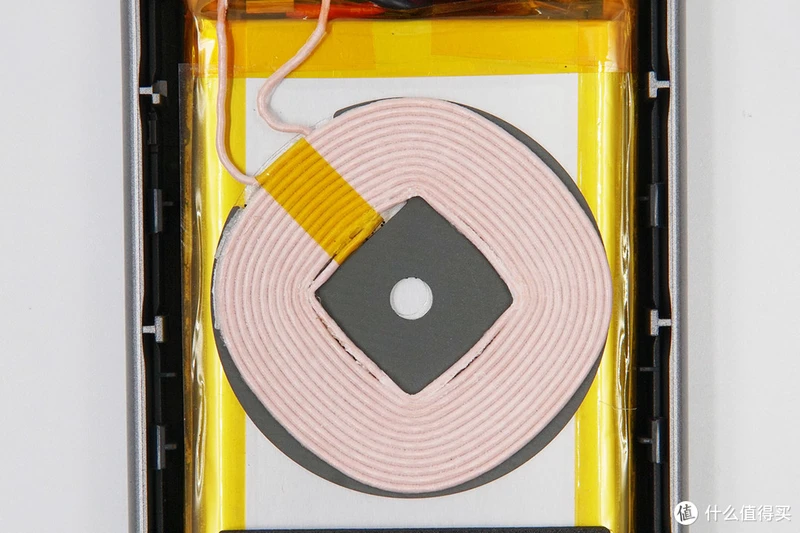

无线充线圈特写。

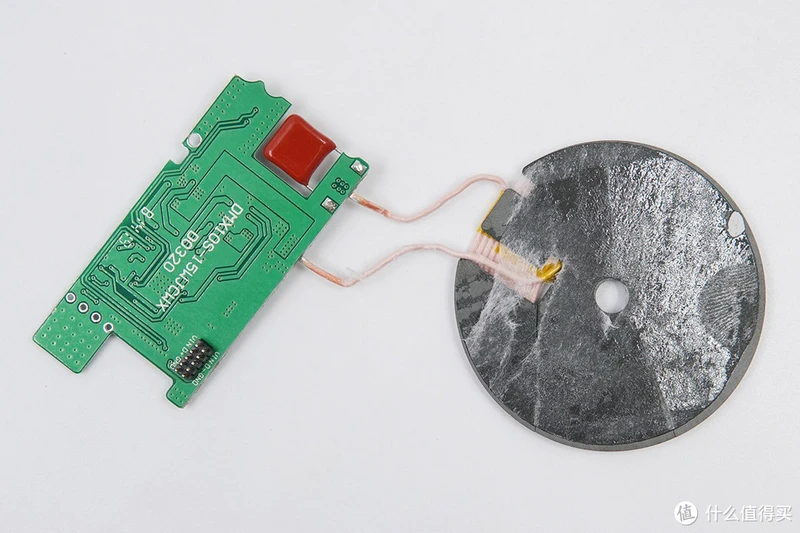

将两块PCBA分离开来。
无线充电PCBA背面没有任何元器件。

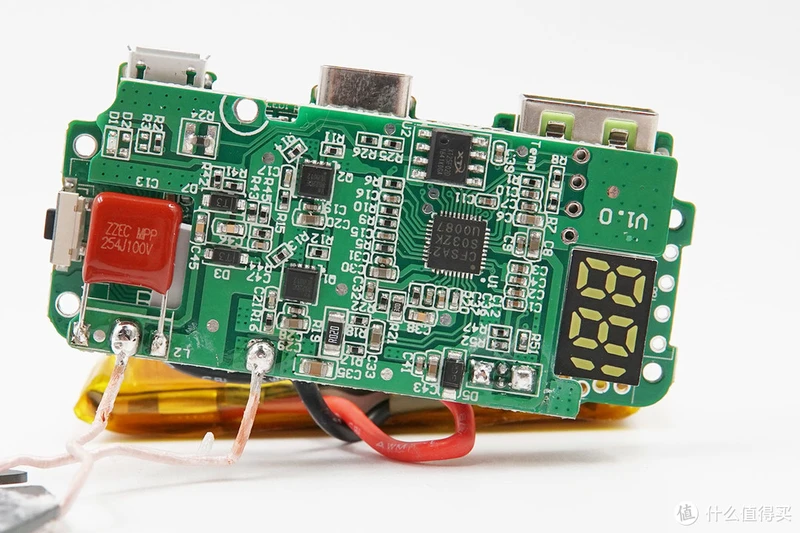

无线充电PCBA正面只有几颗必要的芯片，集成度高。

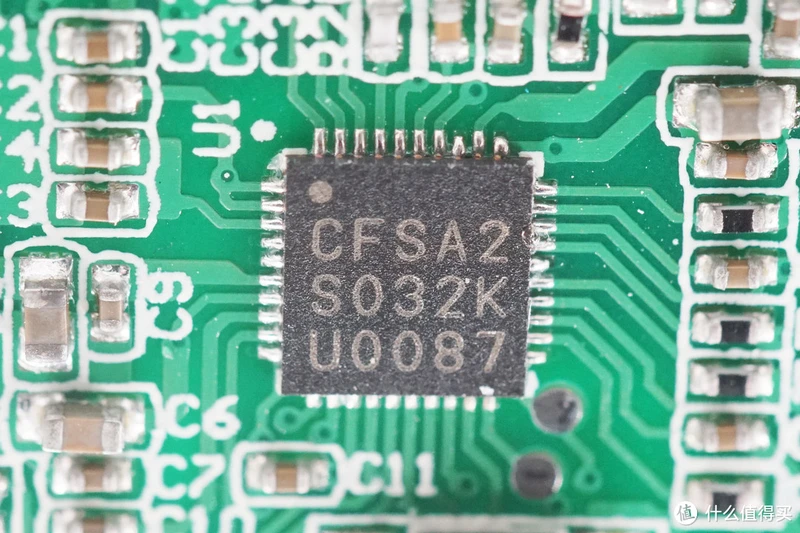

无线充电主控IC，丝印CFSA2。充电头网从业界了解到，这是江西联智的SOC主控芯片CWQ1000。CFS代表联智，A2表示CWQ1000 QFN封装芯片，下面两行是封装批次号和晶圆批次号。

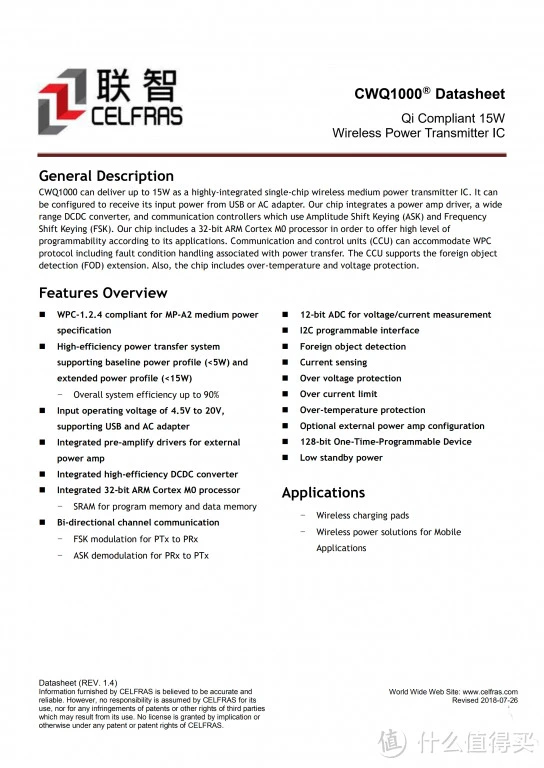

CWQ1000是一颗可提供高达15W功率的高集成单芯片无线中功率发射IC。支持USB或AC适配器输入。芯片集成了功率放大器驱动器，宽范围DCDC转换器，以及使用ASK和FSK的通信控制器。芯片包括32位ARM Cortex M0处理器，以便根据其应用提供高水平的可编程性。通信和控制单元（CCU）可以适应WPC协议，包括与功率传输相关的故障条件处理。CCU支持异物检测（FOD）扩展。此外，芯片还包括过温和电压保护。

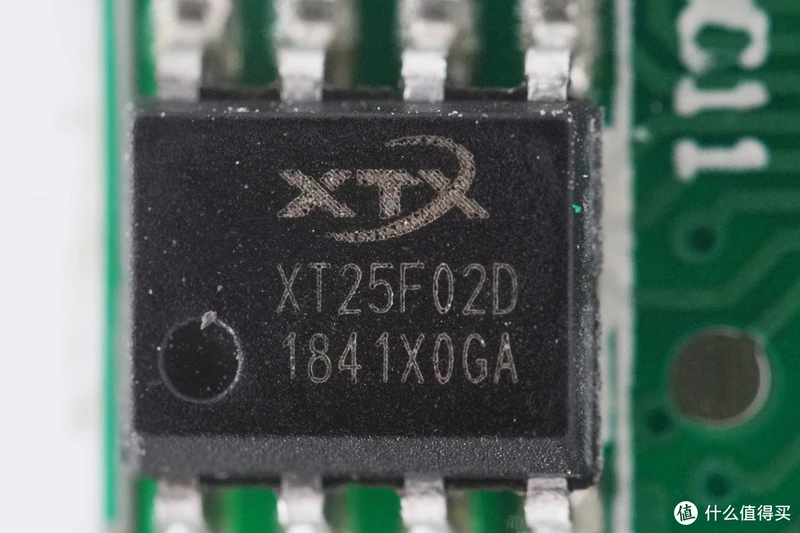

XT25F02D存储器，用于存储充电配置。

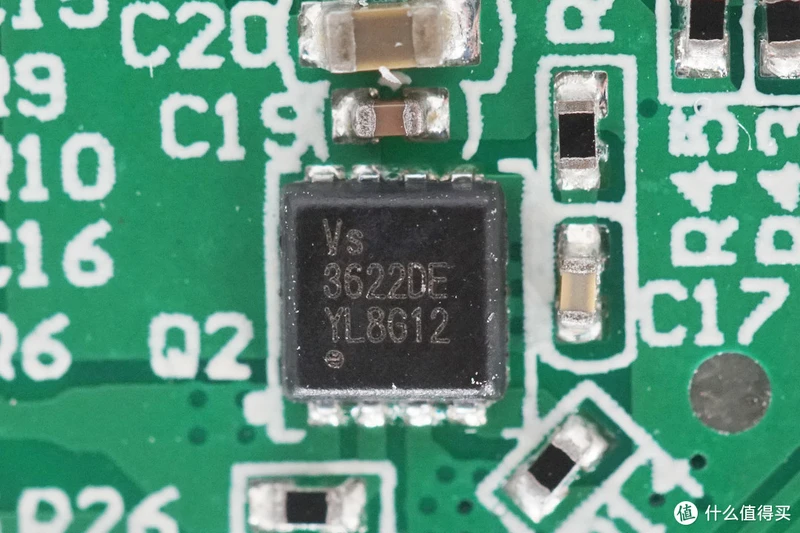

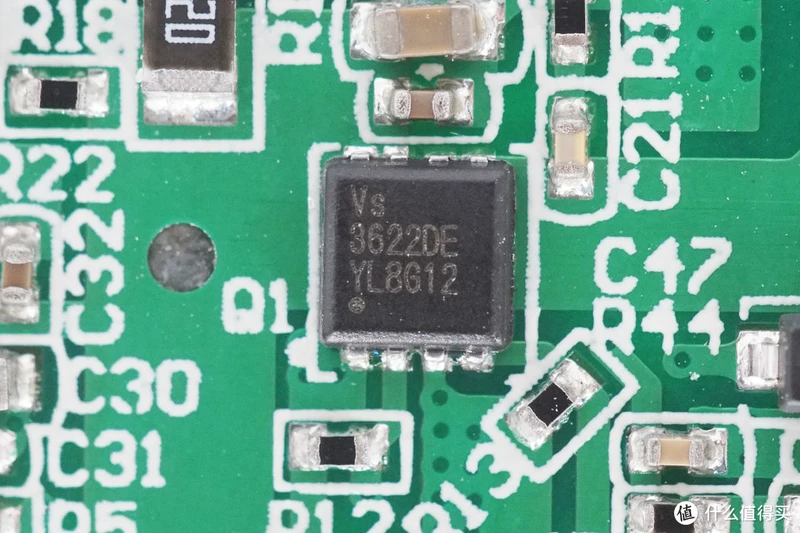

VS3622DE 双NMOS管，用于无线充电线圈驱动。
两颗威兆MOS场效应管，VS3622DE，双MOS。

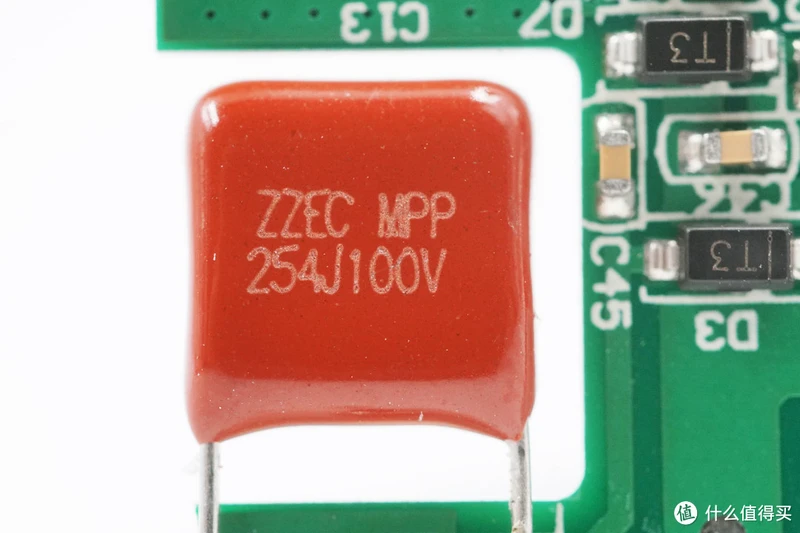

科雅无线充专用CBB电容。

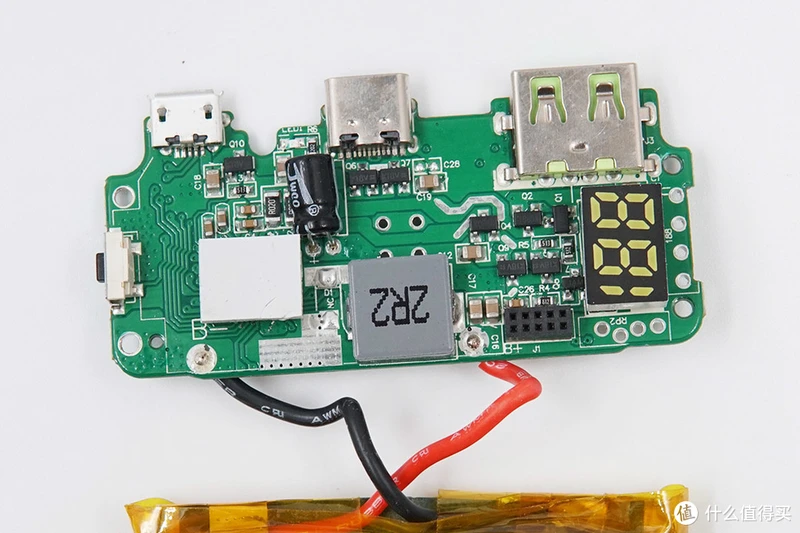

再来看移动电源部分的PCBA，芯片主要分布在正面。

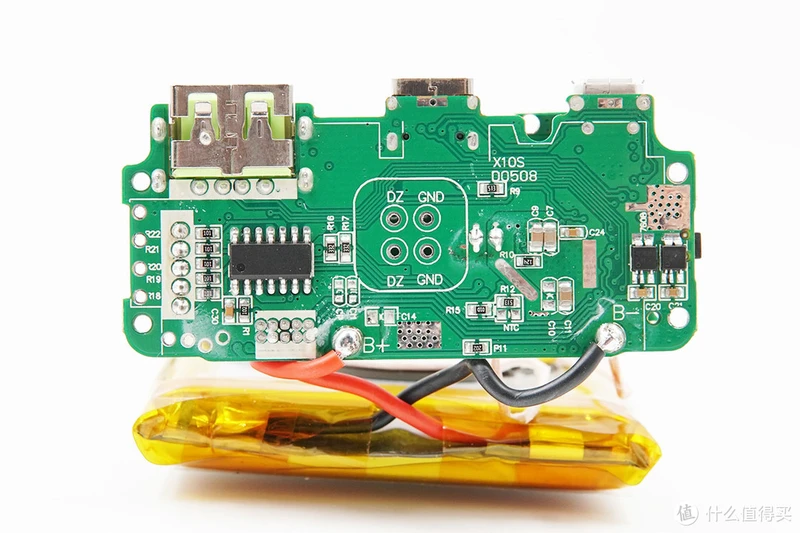

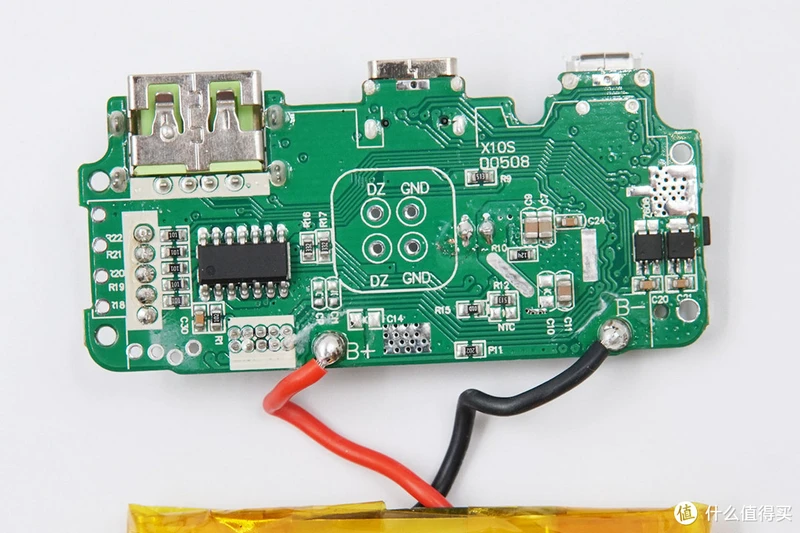

背面只有几颗芯片。

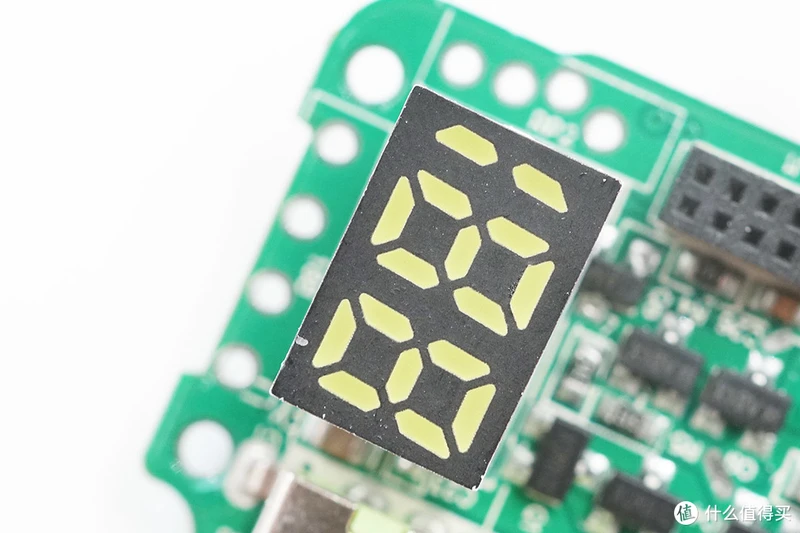

数码管显示屏。

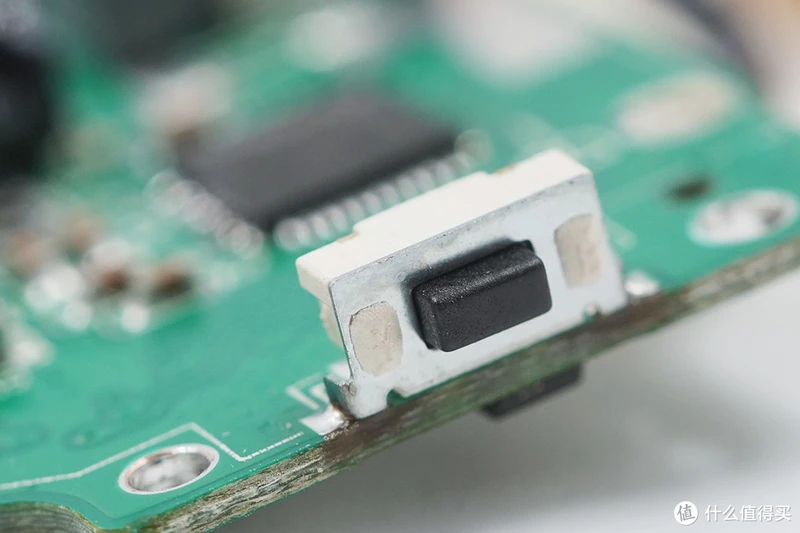

电源开关按键特写。

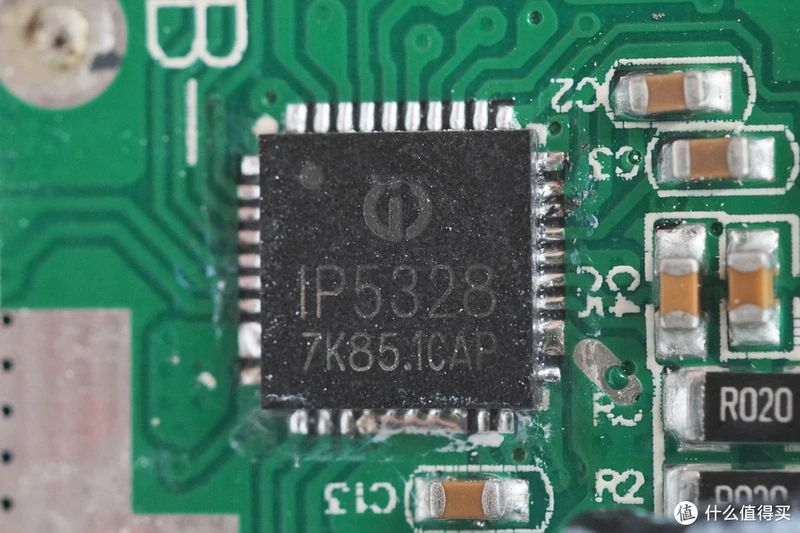

移动电源主控芯片来自英集芯，型号IP5328P，得益于高集成度，芯片外围器件少，所以IP5328P很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入/输出充电协议。值得一提的是，IP5328P不仅支持PD3.0/2.0快充，而且PPS还能5~12V自由调节。
IP5328P详细资料。

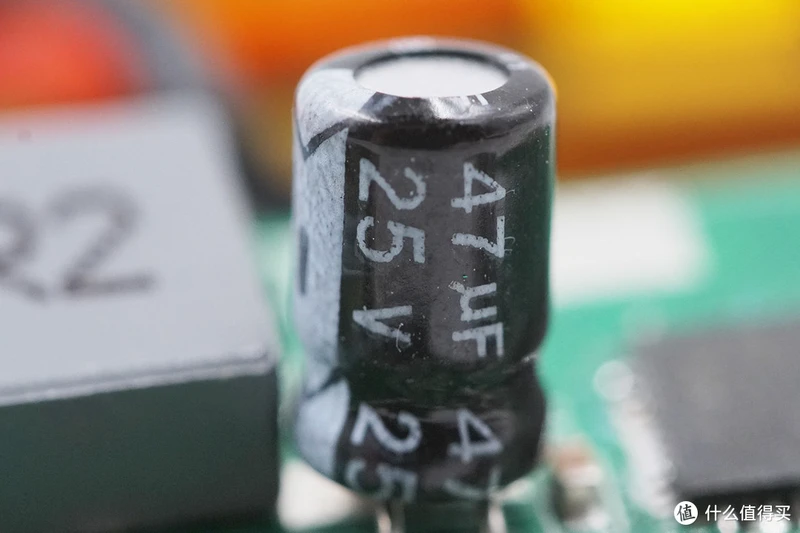

电容，47μF，25V。

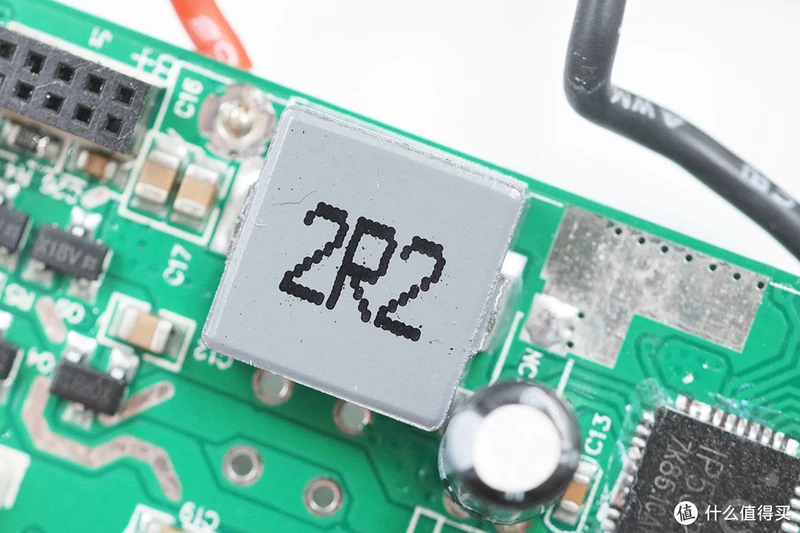

2R2合金电感。

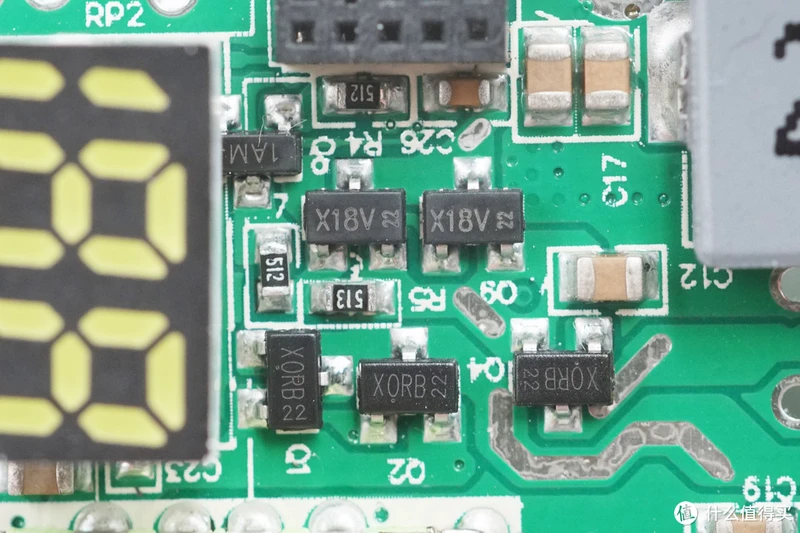

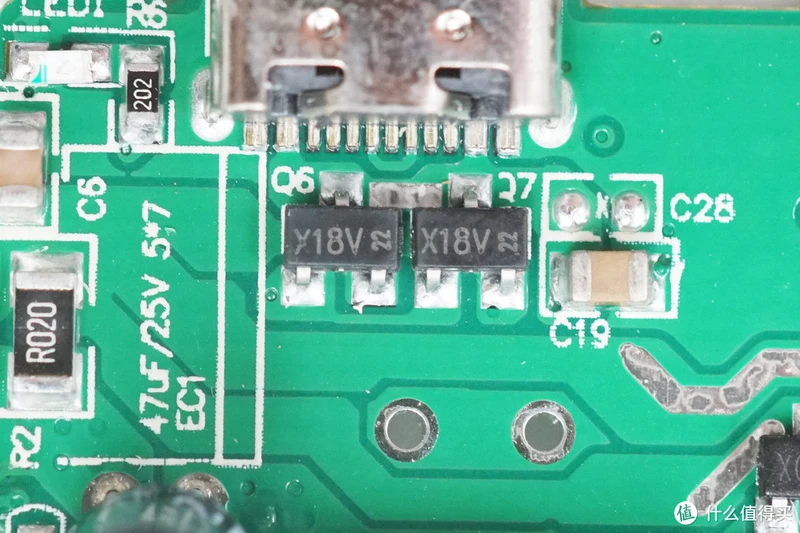

丝印X18V的MOS管。
丝印X0RB的MOS管。

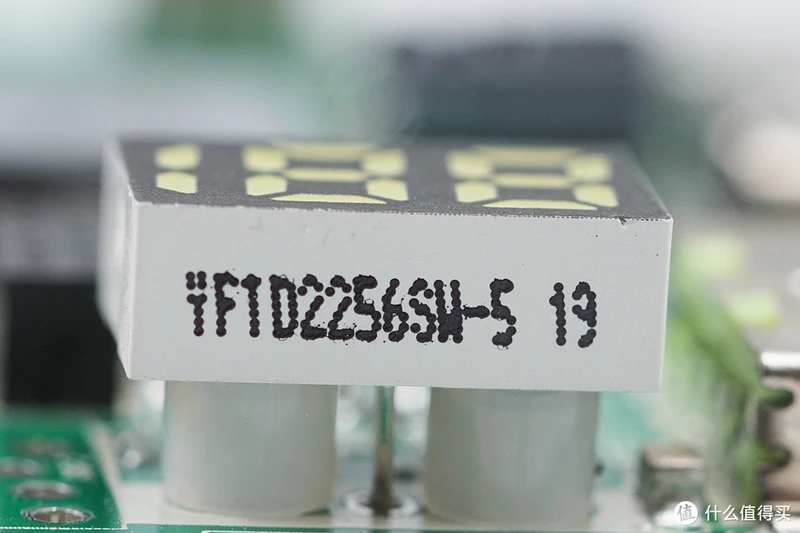

数码管。

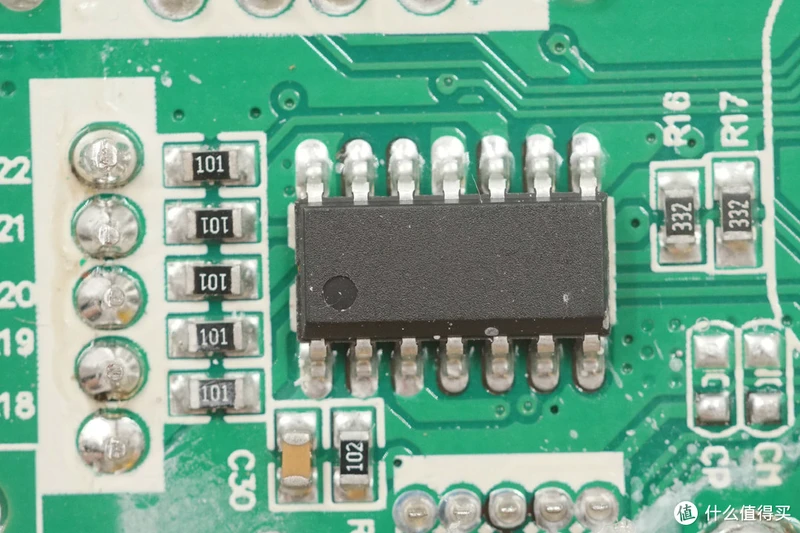

无标单片机。

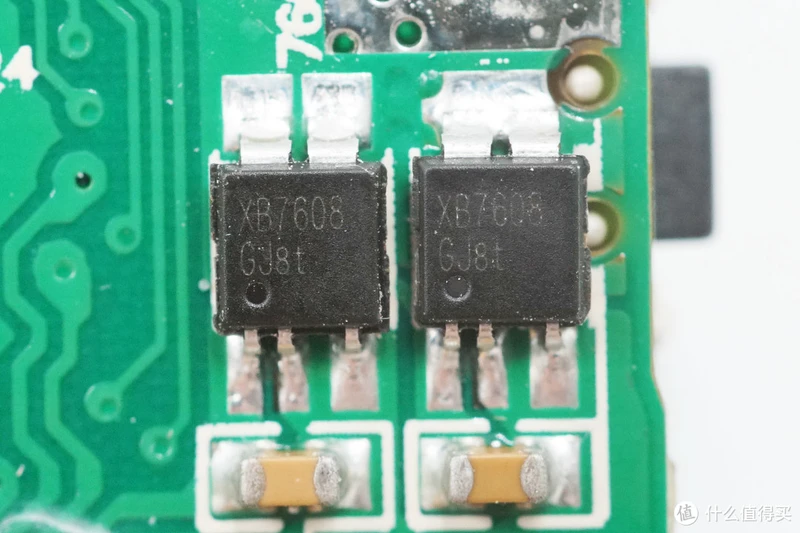

XB7608锂电保护IC，两颗并联以提供大电流输出。

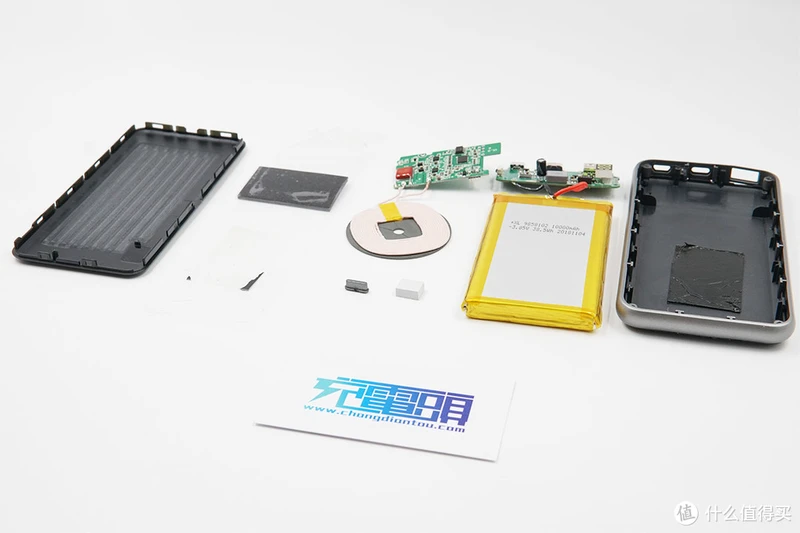

拆解全家福。
