面向对象分析的基本过程

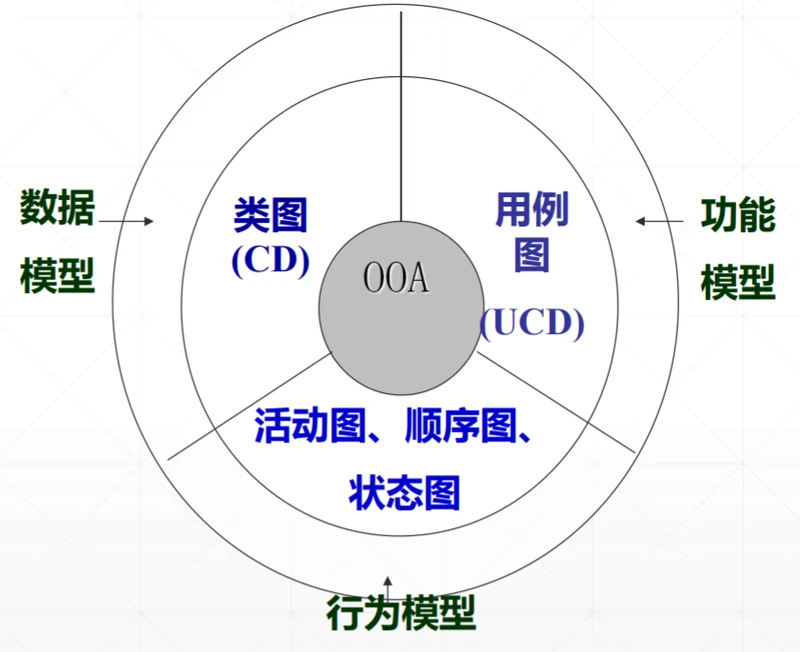

面向对象建模得到的模型包含系统的３个要素：

• 1.静态结构（对象模型）
• 2.交互次序（动态模型）
• 3.数据变换（功能模型）

复杂问题（大型系统）的对象模型通常由下述５个层次组成：

• 1.主题层
• 2.类与对象层
• 3.结构层
• 4.属性层
• 5.服务层

UML简介

建立对象模型

建立对象模型是面向对象建模中重要部分！

强调围绕对象而不是功能来构造系统。

采用UML类图描述对象模型

图形符号+语义规则

步骤

• 1.确定类与对象
• 2.确定关联
• 3.划分主题
• 4.确定属性
• 5.识别继承关系
• 6.反复修改
• 7.建立动态模型

类相关概念

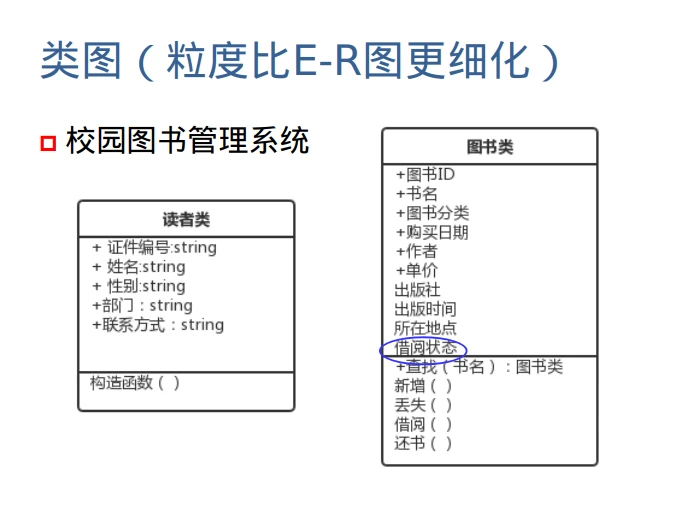

类图

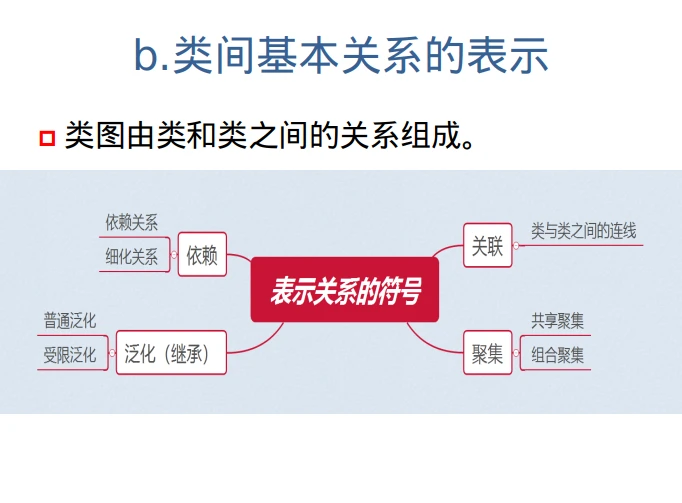

类间基本关系表示

建立行为模型(动态模型)

行为模型考查每个对象在自己生命周期中的行为规则，也是由事件引发的一系列的状态变化过程。在UML中通常有以下几种图来建立动态模型。

• 1.消息时序图
• 2.活动图
• 3.状态转换图

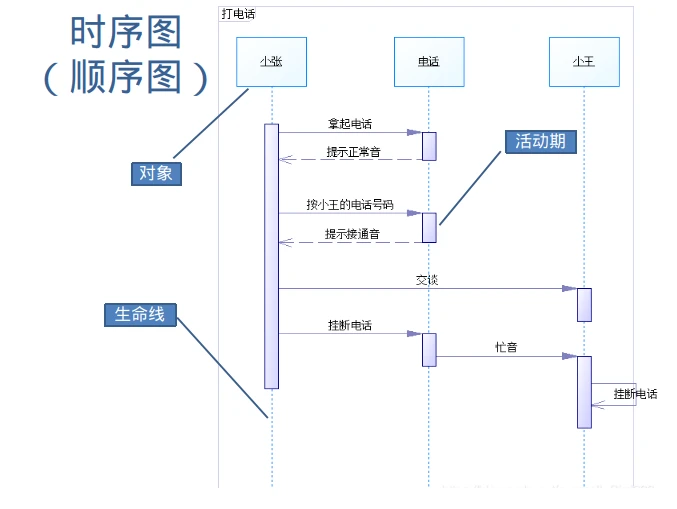

消息时序图

Message Sequence Chart

元角色——小矩形框加一条虚线竖线来表示。

类或对象——矩形框

生命线——从上到下按照时间序

消息（某个对象操作的规格说明）——箭头指向操作所属对象。

动作——被调用的操作或对变量值的改变，表示为实体执行线上的带标记的矩形。

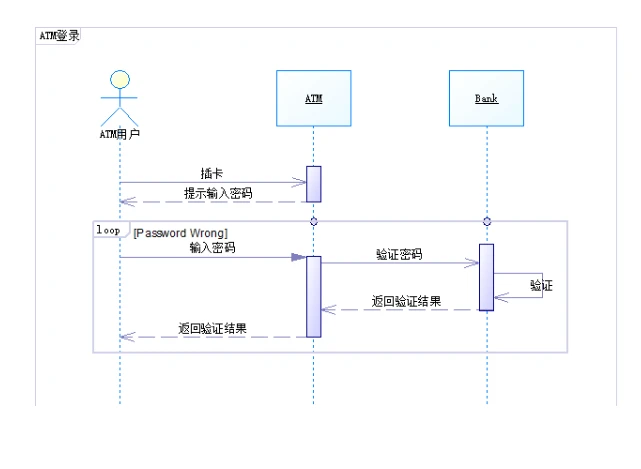

例子

适用条件

UML顺序图一般用于：当明确了用户的“需求”，通过类图确定了解决问题的静态方案，在编代码之前检验一下类图的方案是否能实现所需要的功能。

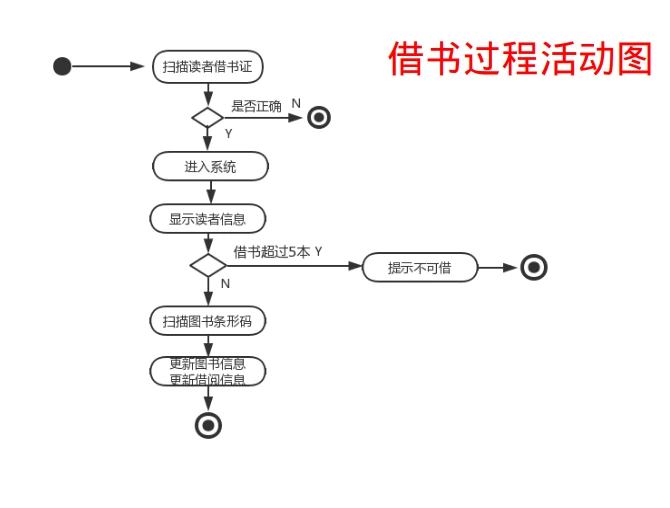

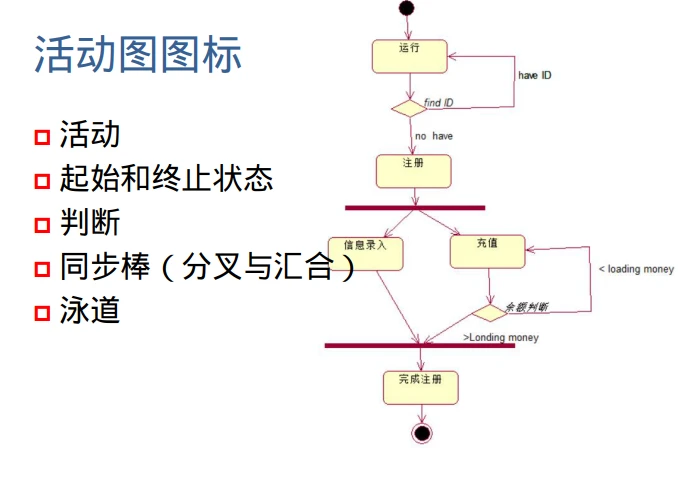

活动图

活动图是UML用于对系统的动态行为建模的另一种常用工具，它描述活动的顺序，展现从一个活动到另一个活动的控制流。活动图在本质上是一种流程图。

活动图和流程图的区别

(1)流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。

(2)活动图能够表示并发活动的情形，而流程图不行。

(3)活动图是面向对象的，而流程图是面向过程的。

状态图

状态图和活动图、顺序图类似，也属于行为建模。

状态图主要针对单个实体的动态行为建模。

选择单个对象——从选定的角度，把要考察的实体看成一个整体。（一个软件系统？一个子系统？一个模块？一个构件？一个类？）

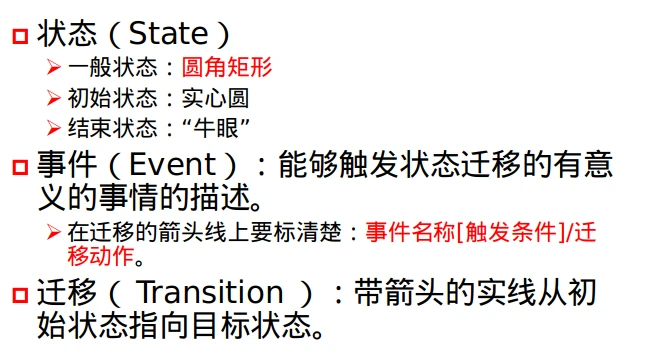

状态图的概念

实例 图书管理系统－图书的状态图

建立功能模型（用例图）

主要用来描述“用户、需求、系统功能单元”之间的关系。它展示了一个外部用户能够观察到的系统功能模型图。也相当于一个顶层数据流图。

帮助开发团队以一种可视化的方式理解系统的功能需求。

使用用例模型代替传统的功能说明，能够更好地获取用户需求，明确指出系统应该“做什么”！

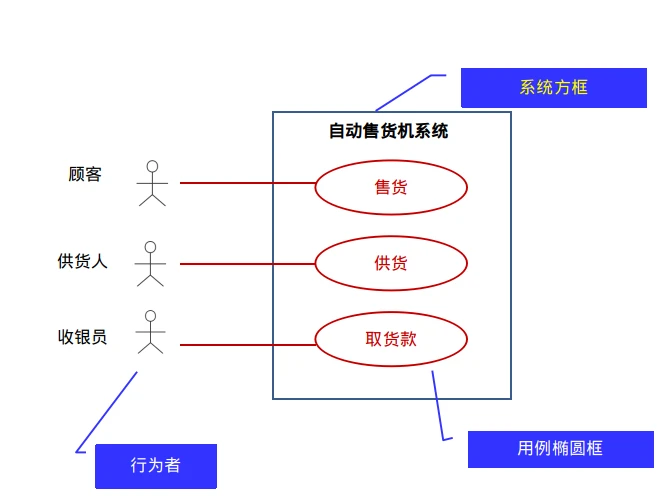

简单的用例图

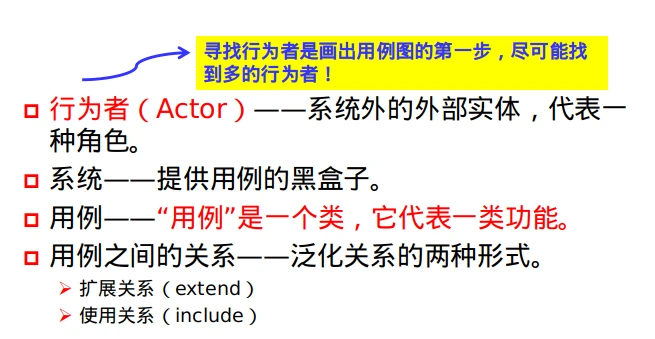

构成用例图的要素

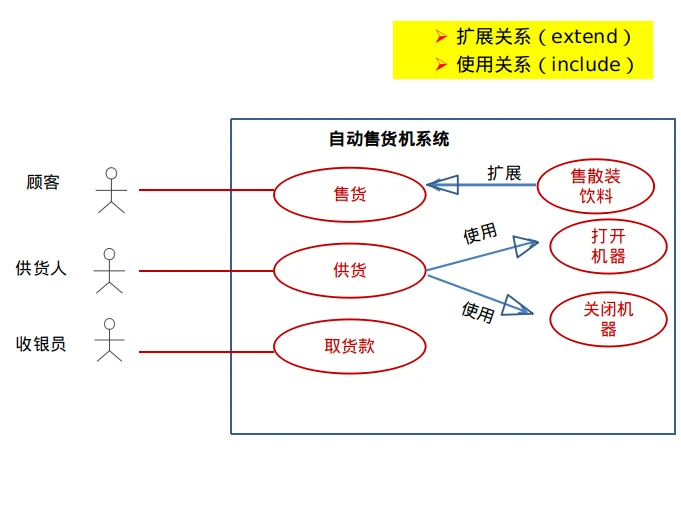

用例之间的关系
