1. 参与者 Actor

1.1 参与者

与系统产生交互的人、系统或者组织

• 代表位于系统之外并和系统进行交互的一类事物（人、物、其他软件子系统等）
• 通过它，可以对软件系统与外界发生的交互进行分析和描述
• 通过它，可以了解客户希望软件系统提供哪些功能

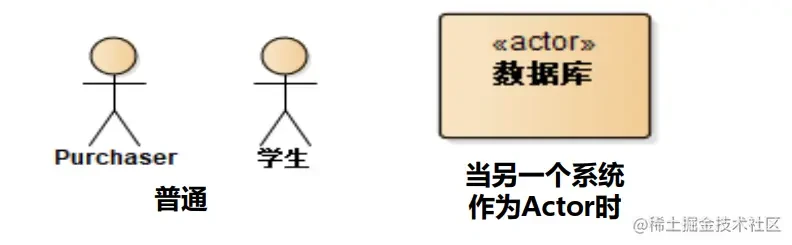

1.2 Actor的图形表示

• 参与者是人，用“小人图”
• 参与者是某个系统时用方框图，构造型 《actor》

2. 用例 Usecase

系统为响应参与者引发的一个事件而执行的一系列的处理/动作，而这些 处理应该为参与者产生一种有价值的结果

这些动作包含：

• 正常情况的各种动作序列
• 对非正常情况时软件系统的动作序列的描述， Exception / Alternate

用例的图形表示：

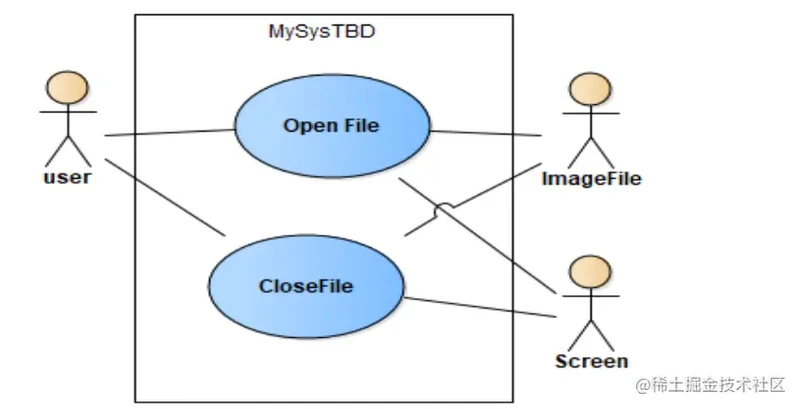

2.2 用例图

组成：

• 边界
• 参与者
• 用例
• 关系（后面再具体说明）

3. 用例图中的关系

1. 参与者与用例之间

   • 关联关系：用实现表示

2. 参与者与参与者之间

   • 泛化关系：实现+空心箭头

3. 用例之间

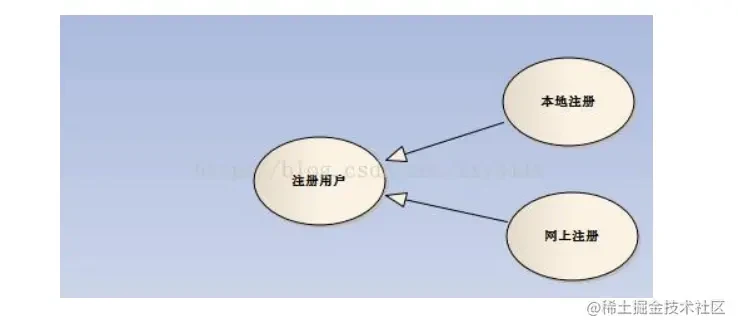

   • 泛化关系

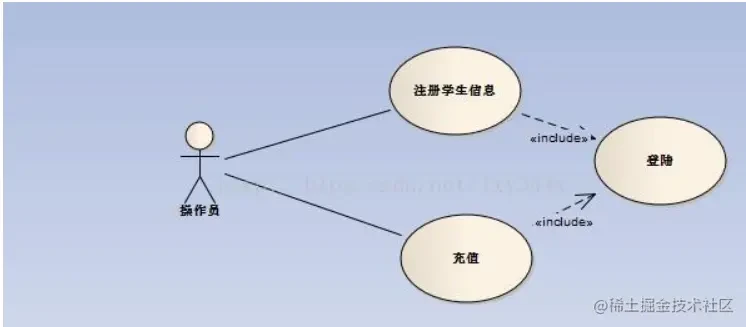

   • 包含关系（include）

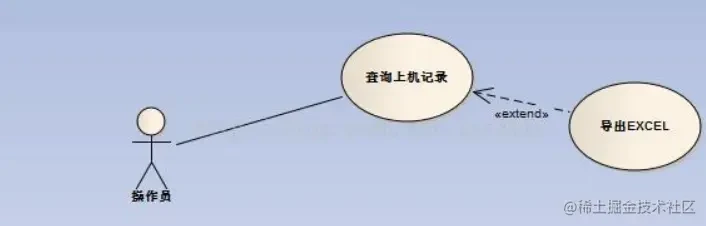

   • 扩展关系（extend）

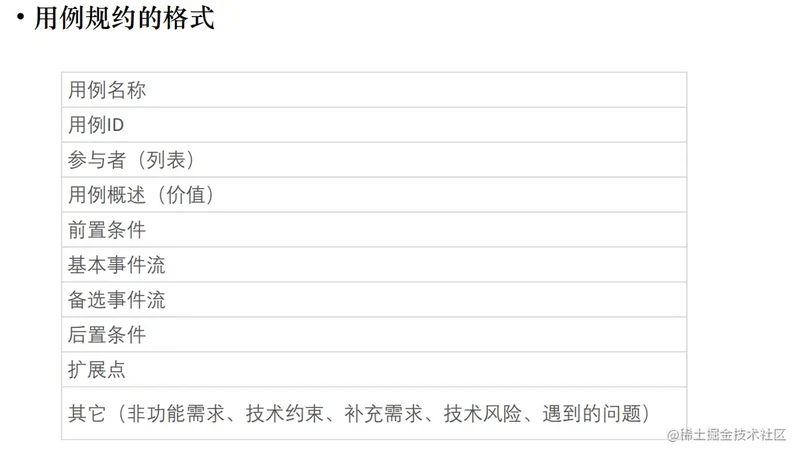

4. 用例描述

5. 用例模型

用例模型包括

• 系统边界
• 参与者
• 用例
• 用例图
• 用例描述

用例模型是系统分析的结果、是系统设计的输入

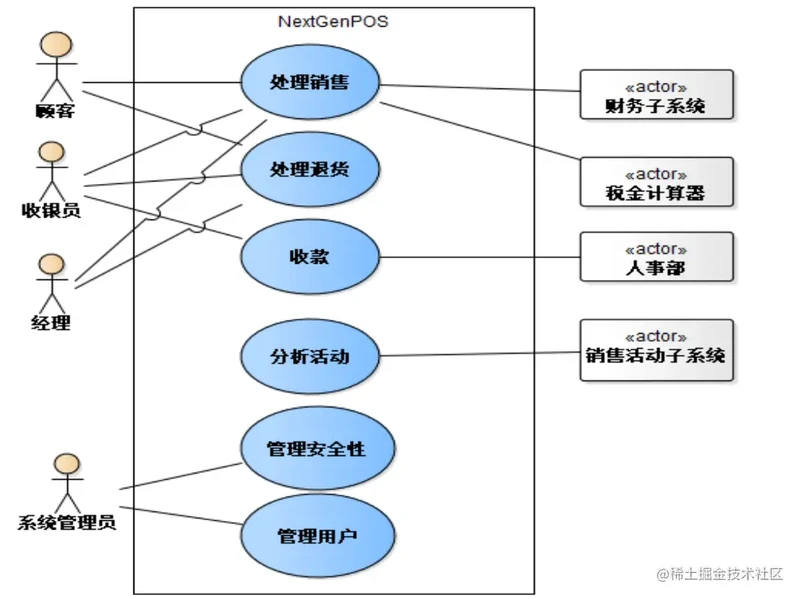

案例：POS系统
